8 najczęstszych awarii maszyn CNC i jak je rozwiązywać

W wysoce zautomatyzowanym świecie produkcji mechanicznej stabilna praca obrabiarki CNC (Computer Numerical Control) jest bezpośrednim motorem wydajności produkcji i precyzji obróbki. W miarę przechodzenia branży w kierunku Inteligentnej Produkcji, diagnostyka awarii urządzeń ewoluuje od tradycyjnej „konserwacji reaktywnej” do opartej na danych „konserwacji predykcyjnej”.

Dla inżynierów serwisu terenowego i menedżerów hali produkcyjnej napotkanie kodu alarmowego lub anomalii obróbczej wymaga czegoś więcej niż tylko szybkiej naprawy; wymaga zrozumienia mechanizmu leżącego u podstaw. Niniejszy artykuł przedstawiaanaliza przyczyn źródłowychośmiu typowych awarii obrabiarek CNC. Przeanalizujemy podstawowe przyczyny, logikę diagnostyczną i systemowe rozwiązania, aby pomóc firmom zmaksymalizować ich Całkowitą Efektywność Sprzętu (OEE).

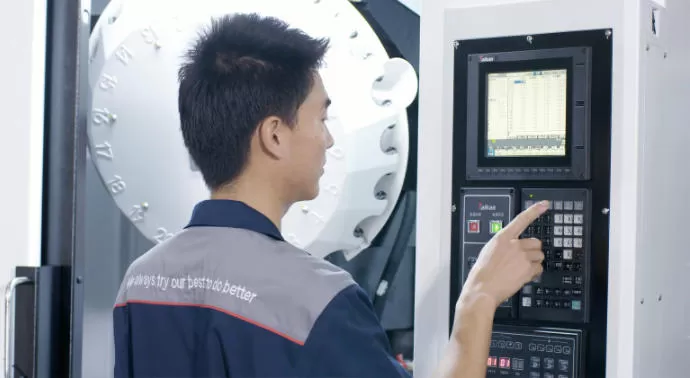

1. Awarie układu CNC: Współdiagnostyka sprzętu i oprogramowania

Mechanizm awarii:
Układ CNC jest „mózgiem” maszyny. Zawieszenie systemu lub czarny ekran są zwykle wyzwalane przez sprzętowy układ czasowy watchdoga, uszkodzoną logikę oprogramowania systemowego lub utratę krytycznych parametrów. Wyświetlanie kodu alarmowego to funkcja autodiagnostyki systemu identyfikująca konkretną anomalię.

Dogłębna diagnostyka i rozwiązania:

• Poziom sprzętowy:Najpierw sprawdź stabilność zasilania (DC 5V/24V) jednostki NCU lub PCU. Wahania napięcia mogą powodować niestabilną pracę procesora. Jeśli usterka utrzymuje się po ponownym uruchomieniu, sprawdź napięcie baterii płyty głównej; niskie napięcie może prowadzić do utraty parametrów w pamięci SRAM (Static Random Access Memory).

• Oprogramowanie i parametry:W przypadku awarii uruchamiania systemu należy rozważyć całkowite wyczyszczenie lub inicjalizację (np. reset NCK w sterownikach Siemens lub wyczyszczenie PSRAM w FANUC). W celu rozwiązywania fałszywych alarmów należy wykorzystać funkcję monitorowania schematu drabinkowego PLC (Programmable Logic Controller). Śledzenie stanu sygnału (za pomocą tabel stanu interfejsu I/O) umożliwia szybką lokalizację uszkodzonych zewnętrznych czujników wejściowych lub elementów wykonawczych.

• Wgląd branżowy:Nowoczesne zaawansowane układy CNC wyposażone są w zintegrowaną diagnostykę zdalną. Dzięki monitorowaniu dzienników systemowych w czasie rzeczywistym za pośrednictwem Przemysłowego Internetu Rzeczy (IIoT) technicy mogą zdalnie dostosowywać parametry i łatać luki w zabezpieczeniach.

2. Awarie wrzeciona: Analiza drgań i optymalizacja napędu

Mechanizm awarii:
Jako centrum mocy maszyny, nieprawidłowe drgania wrzeciona często wynikają z niewyważenia mechanicznego (np. słabego wyważenia dynamicznego narzędzia/oprawki), zużycia łożysk (prowadzącego do zwiększenia luzu) lub utraty napięcia w elementach napędowych (paski/koła zębate). Niestabilna prędkość jest zwykle związana z nieprawidłowymi parametrami pętli prędkości w napędzie serwo lub zakłóceniami sygnału sprzężenia zwrotnego z enkodera.

Dogłębna diagnostyka i rozwiązania:

• Diagnostyka mechaniczna:Użyj analizatora drgań do wykrycia charakterystycznych częstotliwości łożysk wrzeciona, odróżniając słabe smarowanie (drgania o wysokiej częstotliwości) od zmęczenia bieżni łożysk (uderzenia o niskiej częstotliwości). W przypadku napędów pasowych sprawdź napięcie zgodnie ze specyfikacjami producenta za pomocą miernika napięcia.

• Diagnostyka elektryczna:W przypadku wahań prędkości skoncentruj się na kablu sprzężenia zwrotnego enkodera. Upewnij się, że używa skrętki ekranowanej i ma dedykowane uziemienie, aby zapobiec zakłóceniom. Wykonaj funkcję „autotuning” na napędzie, aby zoptymalizować parametry PID pętli prędkości i prądu, idealnie dopasowując charakterystykę silnika do obciążenia mechanicznego.

• Kluczowe znaczenie konserwacji:W przypadku wrzecion zmotoryzowanych ściśle przestrzegaj określonego rodzaju smaru i odstępów między przesmarowaniami. Nadmiar smaru może być równie szkodliwy, jak jego niedobór, prowadząc do słabego odprowadzania ciepła i zatarcia.




3. Awarie układu napędów posuwu: Kompensacja luzu i dopasowanie serwonapędu

Mechanizm awarii:
Zjawisko „stick-slip” osi (ruch szarpany) jest zasadniczo spowodowane znaczną różnicą między współczynnikami tarcia statycznego i dynamicznego lub niewystarczającą sztywnością układu serwo dla stabilności przy niskich prędkościach. Niedokładność pozycjonowania jest zwykle związana ze zużyciem przekładni mechanicznej (np. zmniejszonym napięciem wstępnym śruby kulowej, luźnymi sprzęgłami) lub nieprawidłowo ustawionym błędem nadążania w układzie serwo.

Dogłębna diagnostyka i rozwiązania:

• Kompensacja mechaniczna: Regularnie weryfikuj dokładność pozycjonowania i powtarzalność za pomocą interferometru laserowego. Kompensuj martwą strefę nawrotu, wprowadzając zmierzone wartości za pomocą parametru „Kompensacja luzu” w CNC. Jeśli luz jest nadmierny (zwykle > 0,02-0,03 mm), sprawdź napięcie wstępne nakrętki śruby kulowej lub wymień zużyte elementy.

• Optymalizacja serwonapędu: W przypadku alarmów przekroczenia zakresu, oprócz ręcznego odzyskiwania, sprawdź parametry miękkich ograniczników (np. parametry FANUC 1320/1321) i niezawodność sprzętowych wyłączników krańcowych.

• Konserwacja precyzyjna: W maszynach o dużym obciążeniu sprawdź działanie układu smarowania prowadnic. Awaria smarowania bezpośrednio niszczy film olejowy na prowadnicach, prowadząc do zjawiska stick-slip i przedwczesnego zużycia.

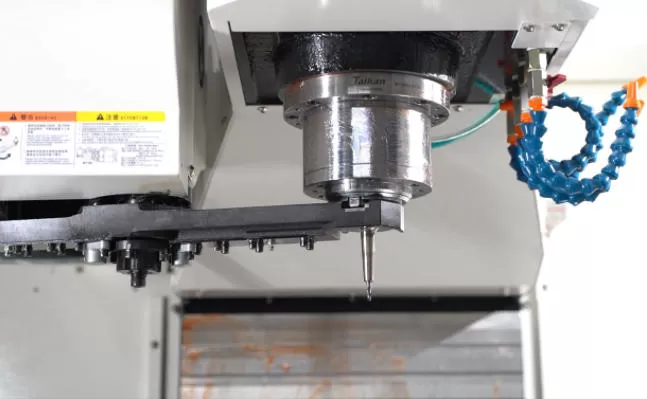

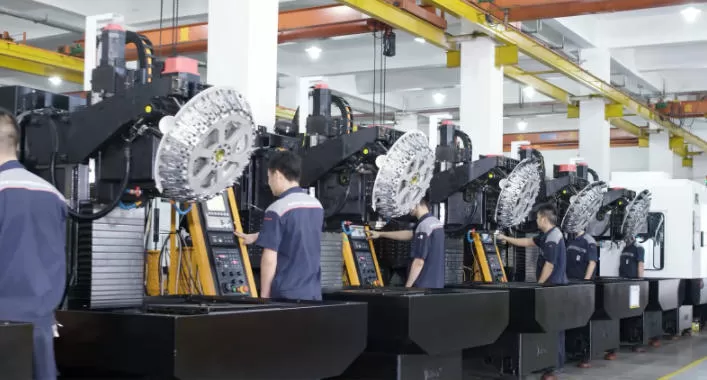

4. Awarie układu wymiany narzędzi: Analiza logiczna przepływu sygnałów i sprzężenie mechaniczne

Mechanizm awarii:
Awarie automatycznego zmieniacza narzędzi (ATC) wobrabiarki CNCczęsto wynikają ze złożonej współzależności problemów mechanicznych i elektrycznych. Niemożność zaciśnięcia narzędzia zwykle wynika ze zmęczonych sprężyn talerzowych w mechanizmie ściągacza lub niewystarczającego skoku cylindra odblokowującego. Tymczasem zacięcie podczas wymiany narzędzia jest spowodowane nieprawidłowymi sygnałami blokady, które zakłócają sekwencyjne operacje, takie jak przechylanie gniazda i obrót lub wysuw ramienia manipulatora.

Dogłębna diagnostyka i rozwiązania:

• Logika pneumatyczno/hydrauliczna: Sprawdź prawidłowe działanie wyłącznika ciśnienia w układzie pneumatycznym. Skontroluj suwaki hydraulicznych zaworów elektromagnetycznych pod kątem zakleszczania. W przypadku hydraulicznych ściągaczy sprawdź poziom płynu i uszczelki pod kątem wycieków wewnętrznych, które mogą zmniejszyć siłę zacisku.

• Blokada sygnałowa: Użyj wyświetlacza stanu PLC do monitorowania sekwencji wymiany narzędzi. W przypadku upadku narzędzia w pierwszej kolejności sprawdź czujniki położenia ramienia manipulatora (np. czujniki magnetyczne lub zbliżeniowe) pod kątem uszkodzenia sygnału lub opóźnienia. Sprawdź, czy orientacja wrzeciona jest dokładna i spójna.

• Precyzyjne ustawienie: Ustawienie między ramieniem manipulatora, gniazdem narzędziowym a wrzecionem musi być utrzymywane z tolerancjami na poziomie mikronów. Użyj narzędzia wzorcowego lub sprawdzianu ustawczego do precyzyjnej kalibracji punktu bazowego ramienia.

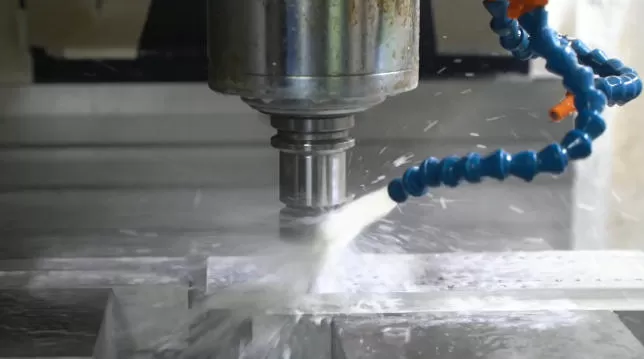

5. Awarie układu chłodzenia: Monitorowanie przepływu i filtracja

Mechanizm awarii:
Awarie układu chłodzenia często mają swoje źródło w „zatykaniu”. Wióry gromadzące się w chłodziwie mogą zatykać przewody lub uszkodzić wirnik pompy. Wyzwolenia przeciążeniowe silnika są zwykle spowodowane zatarciem pompy lub utratą fazy w zasilaniu.

Dogłębna diagnostyka i rozwiązania:

• Kontrola elektryczna: Zmierz rezystancję trójfazowego silnika pompy chłodziwa pod kątem równowagi i sprawdź rezystancję izolacji. W przypadku pompy, która nie uruchamia się, oprócz sprawdzenia głównego zasilania, upewnij się, że przekaźnik termiczny nie zadziałał i nie wymaga zresetowania.

• Zarządzanie płynami: Podstawowym krokiem jest oczyszczenie zbiornika chłodziwa i wymiana/czyszczenie filtrów. W przypadku wycieków w przewodach ustal, czy są one spowodowane poluzowanymi złączkami, czy degradacją węży na skutek korozji chłodziwa. Zastosowanie wyłączników poziomu i czujników przepływu zapewnia monitorowanie w czasie rzeczywistym, aby zapobiec przepaleniu przedmiotu obrabianego z powodu braku chłodziwa.

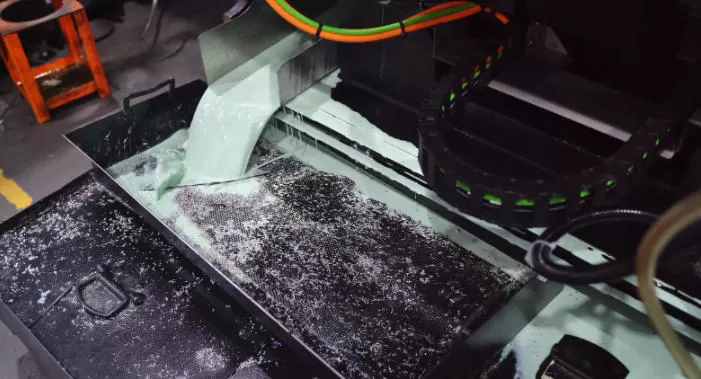

6. Awarie przenośnika wiórów: Przeciążenie momentem i zacięcie mechaniczne

Mechanizm awarii:
Przenośniki wiórów (zazwyczaj taśmowe przegubowe lub ślimakowe) ulegają awarii, gdy silnik nie pracuje (problem z zasilaniem/elektryczny) lub gdy wióry nie są skutecznie usuwane (przeciążenie mechaniczne). Przeciążenie to często wynika z nadmiernie dużej objętości skrawania lub wykolejenia i zakleszczenia łańcucha z powodu nieprawidłowego napięcia.

Dogłębna diagnostyka i rozwiązania:

• Postępowanie w przypadku przeciążenia:Gdy pojawi się alarm przenośnika, najpierw usuń nagromadzone wióry z wlotu i wylotu. Obróć ręcznie wał silnika (lub sprzęgło), aby stwierdzić, czy mechanizm jest mechanicznie zablokowany.

• Konserwacja mechaniczna:Sprawdź taśmę przegubową pod kątem zużycia i wyreguluj napięcie łańcucha zgodnie z instrukcją (np. niektóreobrabiarki CNC VMCokreślają luz pasa 6–10 mm). Długotrwałe przeciążanie może przepalić bezpiecznik silnika napędowego lub uszkodzić ogranicznik momentu.

• Integracja automatyzacji:Zaprogramuj przenośnik tak, aby pracował z przerwami zsynchronizowany z cyklem obróbczym, zapobiegając gwałtownym napływom wiórów, które mogą przeciążyć system.

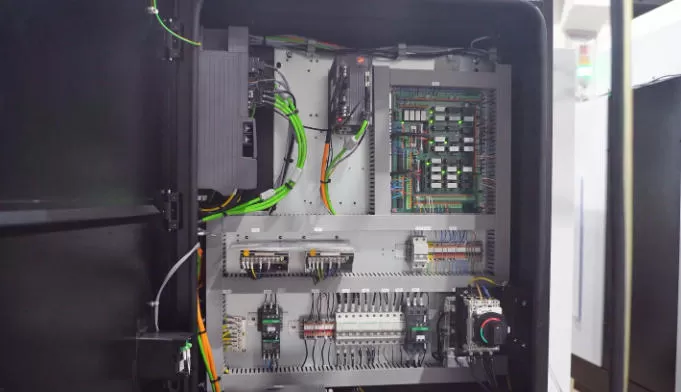

7. Awarie układu elektrycznego: Tłumienie zakłóceń i starzenie się podzespołów

Mechanizm awarii:
Awarie elektryczne są często najbardziej losowe. Wżery na stykach styczników prowadzą do przerywanych obwodów, natomiast uszkodzona cewka przekaźnika może unieruchomić obwód sterowniczy. Oprócz awarii podzespołów, zakłócenia elektromagnetyczne (EMI) są głównym winowajcą, często zakłócając sygnały enkodera i powodując „jąkanie się” osi lub dryft pozycji.

Dogłębna diagnostyka i rozwiązania:

• Kontrola na poziomie podzespołów:Użyj multimetru, aby zmierzyć spadek napięcia na stykach i sprawdzić nadmierną rezystancję. W przypadku zasilaczy impulsowych zmierz napięcie wyjściowe pod kątem nadmiernych tętnień.

• Środki zaradcze przeciw zakłóceniom:Ściśle przestrzegaj praktyk okablowania, które oddzielają kable sygnałowe od kabli zasilających. W przypadku napędów (VFD) powodujących zakłócenia, zainstaluj filtry EMC na wejściu zasilania i upewnij się, że rezystancja uziemienia maszyny jest mniejsza niż 1 Ω.

• Monitorowanie predykcyjne:Zastosowanie termowizji w podczerwieni do skanowania szafy elektrycznej może skutecznie zidentyfikować „gorące punkty” spowodowane słabymi połączeniami lub uszkadzającymi się podzespołami, zanim spowodują przestój.




8. Awarie dokładności: Kompensacja błędów geometrycznych i termicznych

Mechanizm awarii:
Niespełnienie tolerancji przedmiotu obrabianego jest złożonym, wieloaspektowym problemem. Może ono wynikać zutrata dokładności geometrycznej(np. zmian poziomu maszyny, zużycia prostoliniowości prowadnic),ugięcie układu procesowego(odkształcenia sprężystego narzędzia/przedmiotu obrabianego) lubbłędy termiczne(rozszerzalności wrzeciona, rozszerzalności termicznej śruby kulowej).

Dogłębna diagnostyka i rozwiązania:

• Kalibracja geometryczna: Użyj poziomnic elektronicznych i interferometrów laserowych do weryfikacji podstawowych dokładności geometrycznych (np. płaskości stołu, prostopadłości wrzeciona do osi). W przypadku przekroczenia tolerancji działania naprawcze obejmują zarówno precyzyjne skrobanie, jak i regulację podkładek poziomujących.

• Kompensacja błędów termicznych: W przypadku dryftu wymiarowego podczas długich serii produkcyjnych wdroż kompensację błędów termicznych. Polega to na umieszczeniu czujników temperatury (np. termometrów rezystancyjnych PT100) w kluczowych punktach, stworzeniu modelu odkształceń cieplnych (np. z wykorzystaniem sieci neuronowych) i umożliwieniu układowi CNC kompensacji ruchu osi w czasie rzeczywistym.

• Optymalizacja procesu: Sprawdź zużycie narzędzia (które może być monitorowane za pomocą obciążenia wrzeciona) i zweryfikuj, czy parametry skrawania (prędkości, posuwy, głębokość skrawania) są optymalne, aby zapobiec drganiom lub ugięciom wywołanym procesem.




9. Wnioski

Krajobraz diagnostyki awarii obrabiarek CNC zdecydowanie wkracza w nową erę opartą na danych. Łącząc dogłębną znajomośćmechanizmów fizycznychz zaawansowanymitechnik przetwarzania sygnałów(takimi jak analiza drgań i analiza sygnatur prądowych silnika), inżynierowie mogą nie tylko szybciej rozwiązywać istniejące problemy, ale także przewidywać i zapobiegać przyszłym dzięki ciągłemu monitorowaniu stanu. Opanowanie opisanej powyżej logiki diagnostycznej jest kluczowym krokiem w ewolucji od „technika konserwacji” do „menedżera zdrowia obrabiarki”.
