Przewodnik po centrach obróbczych bramowych: Zasady działania i wskazówki dotyczące wyboru

W dzisiejszym krajobrazie produkcyjnym centra obróbcze są sercem precyzyjnej produkcji. Wśród nich centrum obróbcze bramowe wyróżnia się zdolnością do obsługi dużych, ciężkich i skomplikowanych przedmiotów obrabianych z wyjątkową stabilnością i dokładnością. Niezależnie od tego, czy rozważasz opcje dla komponentów lotniczych, urządzeń energetycznych czy dużych form, zrozumienie, czym jest centrum obróbcze bramowe, jak działa i czym różni się od innych rozwiązań CNC, jest niezbędne do podjęcia właściwej inwestycji.

Czym jest centrum obróbcze bramowe?

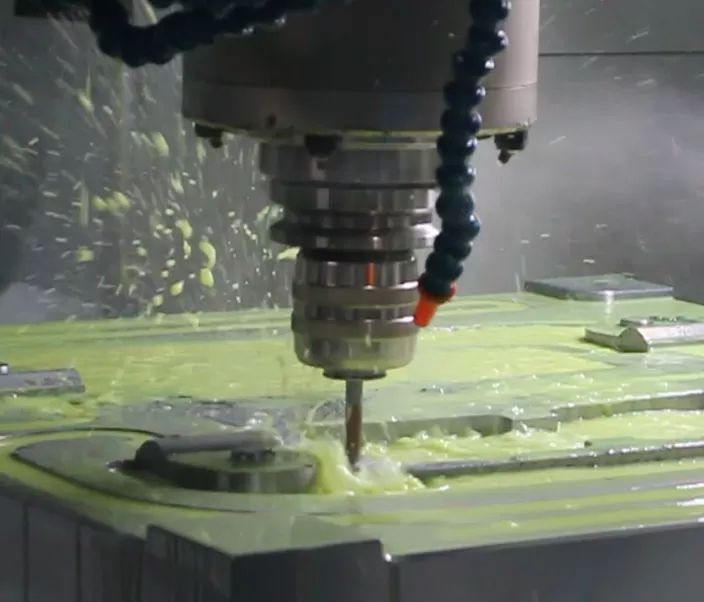

Acentrum obróbcze bramoweto rodzaj obrabiarki CNC o charakterystycznej konstrukcji przypominającej most, w której pozioma belka (bramownica) rozpięta jest nad stołem roboczym i podparta dwoma pionowymi kolumnami po obu stronach. Wrzeciono, zamontowane na belce, porusza się w wielu osiach — zazwyczaj X, Y i Z — wykonując operacje frezowania, wiercenia, cięcia i kształtowania dużych przedmiotów obrabianych.

Kluczowe cechy konstrukcyjne

• Konstrukcja ramy mostowej:Bramownica składa się z belki poprzecznej podpartej dwiema kolumnami, tworząc sztywną ramę, która rozpościera się nad przedmiotem obrabianym.

• Duży obszar roboczy:Taka konstrukcja umożliwia nieruchomy stół roboczy i duże zakresy przesuwu w osiach X i Y, co jest idealne dla dużych i ciężkich elementów.

• Możliwości wieloosiowe:Nowoczesne centra obróbcze bramowe mogą być skonfigurowane do pracy w 3 osiach, 4 osiach lub5-osiowe centrum obróbcze bramowekonfiguracje, w zależności od złożoności i wymagań precyzyjnych.

W przeciwieństwie do tradycyjnych centrów obróbczych, które ograniczają rozmiar przedmiotu obrabianego, systemy bramowe sprawdzają się tam, gdzie kluczowe znaczenie ma wielkość i sztywność.

Zasada działania centrum obróbczego bramowego

U podstaw działania centrum obróbczego bramowego leży połączenie precyzyjnego sterowania ruchem ze sztywną strukturą mechaniczną:

1. Mocowanie przedmiotu obrabianego: Element jest bezpiecznie zamocowany na dużym stole, który pozostaje nieruchomy podczas obróbki.

2. Ruch mostu: Bramownica porusza się wzdłuż osi X nad przedmiotem obrabianym, prowadzona przez precyzyjne układy liniowe.

3. Ruch wrzeciona: Głowica wrzeciona porusza się w poprzek bramownicy i reguluje się pionowo, aby obrabiać przedmiot w kierunkach Y i Z.

4. Koordynacja CNC: System sterowania CNC synchronizuje wszystkie ruchy osi z obrotami narzędzia i prędkością posuwu, aby realizować złożone ścieżki cięcia, zwykle generowane za pomocą programowania CAD/CAM.

Centrum obróbcze bramowe a inne centra obróbcze CNC

Wybór odpowiedniej platformy CNC sprowadza się do różnic konstrukcyjnych, wymagań dotyczących wydajności i potrzeb aplikacyjnych. Oto jakcentrum obróbcze typu bramowegorozwiązania te porównują się z bardziej konwencjonalnymi opcjami:

Centrum bramowe a pionowe centra obróbcze (VMC)

• Skala:VMC są idealne do małych i średnich części; centra bramowe obsługują bardzo duże części, których stoły lub ramy VMC nie pomieszczą.

• Konstrukcja:VMC wykorzystują stałą ramę typu C z wrzecionem poruszającym się pionowo nad stołem; centra bramowe wykorzystują most rozpięty nad przedmiotem obrabianym.

• Sztywność:Maszyny bramowe rozkładają obciążenia na szerszą ramę, oferując lepszą odporność na drgania i ugięcia w ciężkiej obróbce.

Centrum bramowe a poziome centra obróbcze (HMC)

• Obsługa przedmiotu obrabianego:HMC doskonale radzą sobie z usuwaniem wiórów i wydajną obsługą części średniej wielkości, ale ich stoły i wrzeciona mają ograniczony zakres ruchu w porównaniu z rozległym obszarem roboczym systemów bramowych.

• Zakres obróbki:Systemy bramowe umożliwiają nieruchomy stół i ogromny zakres ruchu, co czyni je bardziej odpowiednimi do ponadgabarytowych komponentów.

Centrum bramowe a centra obróbcze dwukolumnowe

Chociaż obie obsługują ciężkie ładunki i szerokie stoły, centra bramowe często posiadają ruchomy most nad nieruchomym stołem, podczas gdy systemy dwukolumnowe mogą polegać na ruchomym stole w stałej ramie nośnej. Każdy format ma swoje zalety w zakresie sztywności i efektywności powierzchni zabudowy, ale konstrukcje bramowe zazwyczaj oferują szersze zakresy przesuwu dla bardzo dużych przedmiotów obrabianych.

Jak wybrać odpowiednie centrum obróbcze bramowe?

Wybór idealnego centrum obróbczego bramowego wymaga oceny potrzeb produkcyjnych pod kątem możliwości technicznych:

1. Rozmiar i masa przedmiotu obrabianego

Określ maksymalne wymiary i wagę części, które planujesz obrabiać. Zakres przesuwu maszyny i dopuszczalne obciążenie stołu powinny wygodnie przekraczać te wymagania.

2. Konfiguracja osi

Zdecyduj, czy standardowa obróbka 3-osiowa jest wystarczająca, czy też złożone kontury i operacje wielopowierzchniowe skorzystają z konfiguracji 4- lub 5-osiowych.

3. Sterowanie CNC i oprogramowanie

Zaawansowane systemy CNC z integracją CAD/CAM usprawniają programowanie i optymalizują ścieżki narzędzi w celu zwiększenia wydajności.

4. Sztywność i precyzja

Szukaj solidnych komponentów konstrukcyjnych i precyzyjnych systemów prowadnic, które zachowują dokładność przy dużych obciążeniach skrawania i długich cyklach obróbczych.

5. Zastosowania branżowe

Dopasuj cechy maszyny do potrzeb swojej branży — czy to tolerancje lotnicze, formy motoryzacyjne, części dla energetyki, czy komponenty maszyn ciężkich.

Wniosek: Odmień obróbkę dużych części dzięki rozwiązaniom bramowym Taikan

Centrum obróbcze bramowe łączy niezwykłą sztywność, szeroki obszar roboczy i precyzję CNC, aby na nowo zdefiniować możliwości obróbki dużych i ciężkich komponentów. Niezależnie od tego, czy modernizujesz istniejące linie produkcyjne, czy wchodzisz na rynki wymagające wysokiej precyzji, takie jak przemysł lotniczy, energetyczny czy produkcja ciężkich maszyn, starannie wybrane centrum bramowe zapewnia niezrównaną wydajność i niezawodność.

Jeśli Twoje operacje wymagają obróbki ponadwymiarowych, ciężkich lub skomplikowanych części z wysoką powtarzalnością i wydajnością, centra obróbcze bramowe Taikan są zaprojektowane, aby sprostać tym wyzwaniom. Skontaktuj się z nami już teraz, aby omówić swoją aplikację i znaleźć najlepsze rozwiązanie dla swojego zakładu.
