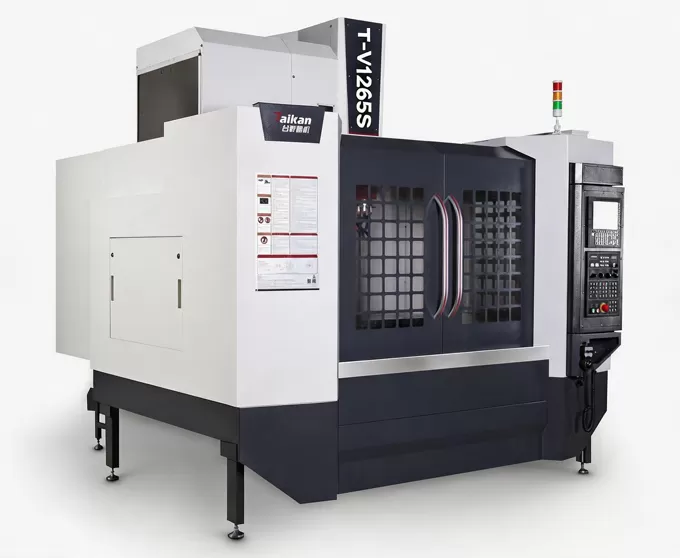

Taikan CNC: HT-V1265S Centrum obróbcze pionowe o wysokiej prędkości i wysokiej wydajności

Najważniejsze cechy szybkoobrotowego i wysokowydajnego pionowego centrum obróbkowego HT-V1265S

Struktura maszyny

Dzięki analizie metodą elementów skończonych struktura została zoptymalizowana – uwzględniając praktyczne kwestie – w celu zwiększenia sztywności i częstotliwości własnej obrabiarki.

Prowadnice i śruby kulowe

Śruby pociągowe osi X, Y i Z charakteryzują się wysoką precyzją klasy C3; osie X i Y wyposażono w standardowe śruby pociągowe 4012, natomiast oś Z wykorzystuje śrubę pociągową 4010 o małym skoku, co zapewnia sztywność przekładni śrubowej i wydłuża jej żywotność.
Wszystkie trzy osie – X, Y i Z – są wyposażone w prowadnice liniowe rolkowe o rozmiarze 45, zdolne do przenoszenia większych obciążeń oraz spełniające wymagania obróbki 4-osiowej, operacji oprawczych i precyzyjnego cięcia w warunkach dużego obciążenia.

Wrzeciono

Maszyna jest standardowo wyposażona w szybkoobrotowe wrzeciono z długim nosem i bezpośrednim napędem o prędkości 12 000 obr./min. Dzięki doskonałemu odprowadzaniu ciepła i minimalnym odkształceniom termicznym, posiada również system chłodzenia, który skutecznie kontroluje rozszerzalność cieplną, poprawiając tym samym precyzję obróbki i jakość powierzchni.

Magazyn Narzędzi

24-gniazdowy magazyn narzędziowy typu ramieniowego: Dobra stabilność, niezawodna zmiana narzędzi i zapewnia ciągłość

Zastosowanie szybkiego i wysoko wydajnego pionowego centrum obróbczego HT-V1265S

Obrabiarka jest przeznaczona do wieloasortymentowej, małoseryjnej obróbki skomplikowanych części, takich jak średniej i małej wielkości elementy skrzynkowe, płyty, tarcze, zawory, obudowy oraz formy. Znajduje szerokie zastosowanie w branżach takich jak precyzyjne części, produkty 5G, metalurgia, części samochodowe oraz urządzenia medyczne.

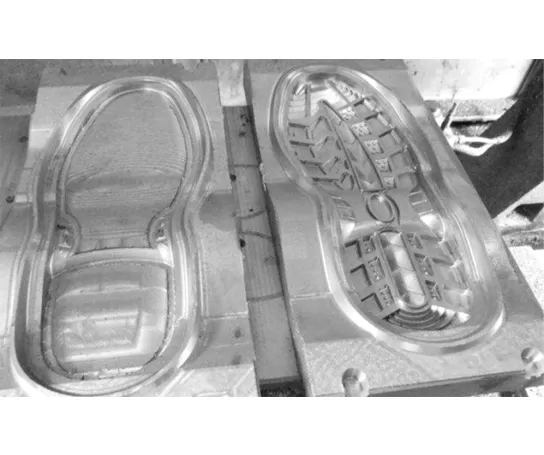

Przykład detalu 1

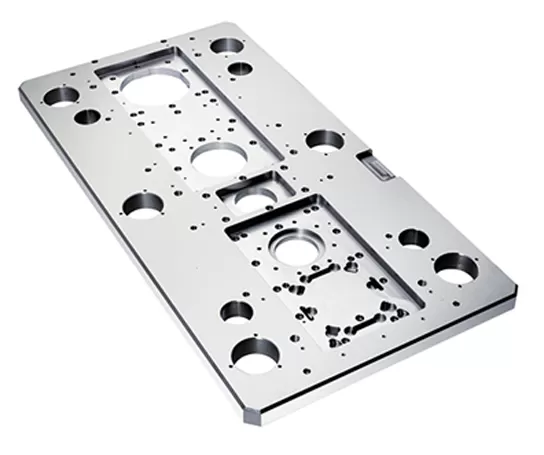

Przykład detalu 2

Przykład detalu 3

Przykład przedmiotu obrabianego 4

Specyfikacja pionowego centrum obróbczego HT-V1265S o dużej szybkości i wysokiej wydajności

Item		Unit	HT-V1265S	Uwagi
Zakresy przemieszczeń	Przemieszczenie stołu (oś X)	mm	1200
	Przemieszczenie sań (oś Y)	mm	650
	Przemieszczenie wrzeciennika (oś Z)	mm	600
	Odległość od końca wrzeciona do powierzchni stołu	mm	80~680
	Odległość od osi wrzeciona do powierzchni prowadnic słupa	mm	707
Stół roboczy	Wymiary stołu	mm	1000*500
	Maksymalne obciążenie (równomiernie rozłożone)	kg	500
	Rowki teowe (liczba rowków - szerokość rowka * odstęp)	mm	5-18*100
Wrzeciono	Moc silnika (znamionowa/krótkotrwała)	kW	7.5/11
	Moment obrotowy silnika (znamionowy/krótkotrwały)	N.m	35.8/95.5
	Zakres prędkości obrotowej	obr./min	50~10000
	Średnica wrzeciona	mm	φ150
	Stożek wrzeciona	/	BBT40
Prędkości	Zakres prędkości posuwu roboczego	mm/min	1-10000
Prędkości	Prędkość szybkiego przesuwu osi X/Y/Z	m/min	36/36/30
Magazyn narzędzi	Pojemność magazynu narzędzi	pcs	24
	Maksymalna masa narzędzia	kg	7
	Maksymalna długość narzędzia	mm	250
	Maksymalna średnica narzędzia (pełny magazyn / sąsiednie gniazdo puste)	mm	Φ75/Φ150
Inne	System CNC	/	Mitsubishi M80VB
	Moc urządzenia	KVA	25
	Pojemność zbiornika chłodziwa	L	300
	Wymiary maszyny	mm	300026773000	Wymiary gabarytowe (z uwzględnieniem osi XYZ)
	Masa (ok.)	Kg	6500

Informacje na tej stronie służą wyłącznie celom informacyjnym. Specyfikacje i szczegóły mogą ulec zmianie w wyniku modernizacji lub udoskonaleń produktu. W celu uzyskania dodatkowych informacji prosimy o kontakt.
