Prowadnice skrzynkowe vs prowadnice liniowe: Która konstrukcja VMC jest odpowiednia do ciężkich zastosowań skrawających?

Wybór układu prowadnic ma kluczowe znaczenie w przypadku pionowych centrów obróbczych (VMC) przeznaczonych do obróbki zgrubnej. W Taikan rozumiemy, że prowadnice skrzynkowe kontra prowadnice liniowe mogą znacząco wpłynąć na precyzję, szybkość i trwałość maszyny. Wybór odpowiedniego układu prowadnic wpływa nie tylko na wydajność obróbki, ale także na zwrot z inwestycji w Twoim warsztacie.

Czym są prowadnice skrzynkowe?

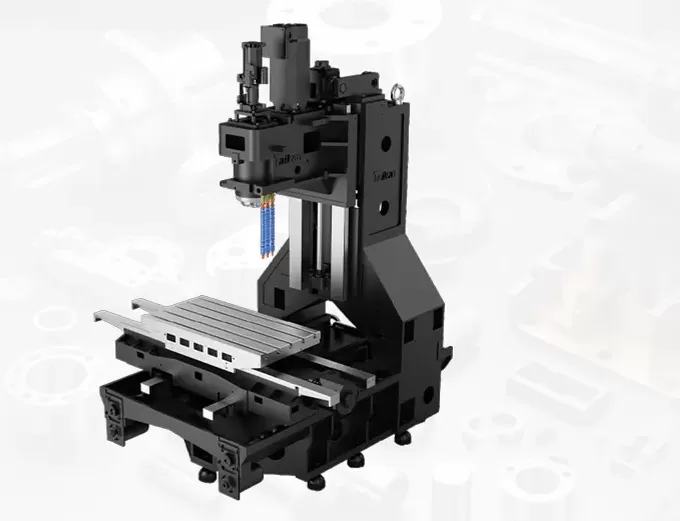

Prowadnice skrzynkowe (inaczej prowadnice ślizgowe) to szyny ślizgowe zintegrowane bezpośrednio z łożem maszyny. Zazwyczaj wykonane są z żeliwa i wykończone ręcznym skrobaniem, tworząc sztywną strukturę nośną, która maksymalizuje powierzchnię styku i tłumienie drgań.

Kluczowe zalety prowadnic skrzynkowych:

• Doskonała sztywność i stabilność:centrum obróbcze z prowadnicami skrzynkowymiidealna do obróbki zgrubnej i dużych przedmiotów.

• Świetna dystrybucja obciążeń: Utrzymuje precyzję nawet przy obciążeniach mimośrodowych lub dużych siłach.

• Trwałość: Dobrze nadają się do obróbki żeliwa, stali i elementów kutych.

Czym są prowadnice liniowe?

Prowadnice liniowe (lub prowadnice toczne) wykorzystują elementy toczne, takie jak kulki lub wałeczki, do uzyskania płynnego ruchu o niskim tarciu. Przy współczynniku tarcia wynoszącym zaledwie 0,05 prowadnice liniowe zapewniają doskonałą precyzję i szybkość.

Kluczowe zalety prowadnic liniowych:

• Praca z dużą prędkością:układ prowadnic liniowychwspomaga szybkie ruchy narzędzi i przyspieszenia.

• Precyzyjne pozycjonowanie: Odpowiednie do zautomatyzowanych linii produkcyjnych i obróbki wieloosiowej.

• Efektywność energetyczna: Zmniejszony opór umożliwia płynniejszą, lepiej kontrolowaną pracę.

Prowadnice skrzynkowe a liniowe: Wybór odpowiedniego VMC

Decyzja między prowadnicami skrzynkowymi a liniowymi zależy od wymagań produkcyjnych:

Zastosowania prowadnic w maszynach CNC

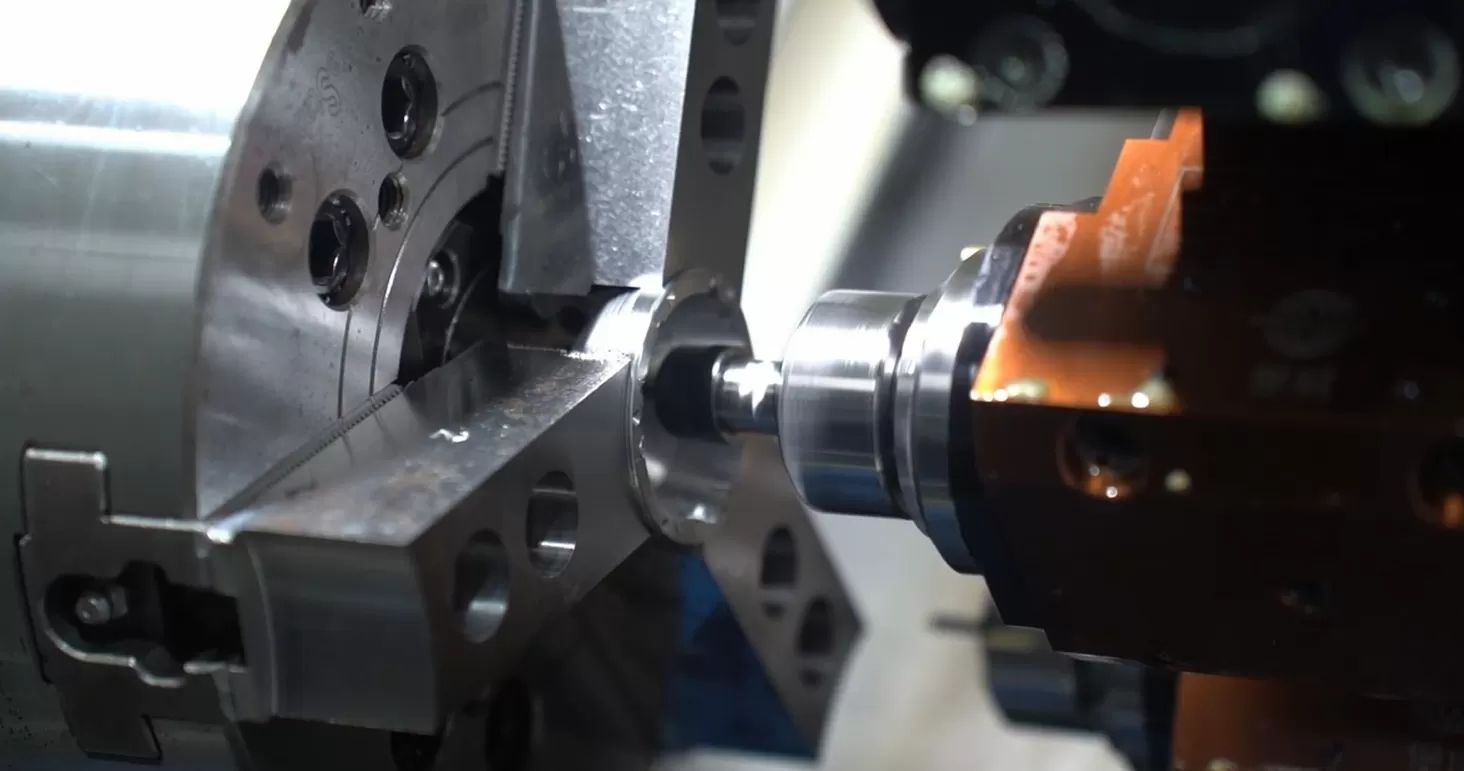

• Tokarka CNC z prowadnicami liniowymi: Szybkościowa precyzyjna tokarka pochyławysokoprecyzyjna tokarka CNCdo form i elementów aluminiowych.

• Prowadnice w tokarkach i centrach frezarskich: Krytyczne dla obróbki zgrubnej, przedłużenia trwałości narzędzi i jakości wykończenia powierzchni.

• Prowadnice ślizgowe do obrabiarek: Zapewniają płynny i dokładny ruch podczas powtarzalnych cykli.

• Pionowe centra obróbcze z prowadnicami liniowymi: Umożliwiają zautomatyzowaną produkcję z minimalną interwencją operatora.

Dlaczego wybór prowadnic ma znaczenie?

Wybór odpowiednich prowadnic wpływa na:

1. Dokładność obróbki: Właściwy dobór zapobiega odchyleniom pod obciążeniem.

2. Szybkość operacyjna: Prowadnice liniowe ułatwiają szybkie cykle produkcyjne.

3. Trwałość maszyny: Prowadnice skrzynkowe tłumią drgania i duże siły, wydłużając okres eksploatacji.

4. Efektywność energetyczna: Prowadnice liniowe zmniejszają tarcie, obniżając zużycie energii.

Dla producentów obrabiających ciężką stal, żeliwo lub duże przedmioty, prowadnice skrzynkowe pozostają preferowanym wyborem. Do zadań o dużej wydajności i wymagających precyzji przy lżejszych materiałach, prowadnice liniowe sprawdzają się doskonale.

Doświadczenie Taikan w rozwiązaniach prowadnicowych

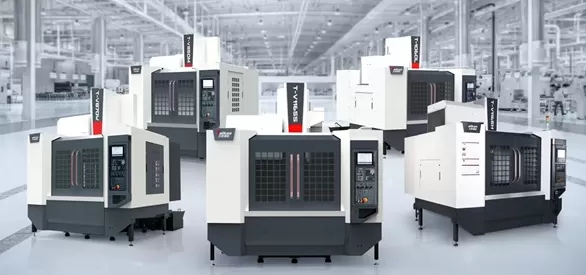

Jako jeden z wiodącychchińscy producenci CNC, Taikan oferuje dostosowane do potrzeb pionowe centra obróbcze wyposażone w prowadnice skrzynkowe, liniowe lub hybrydowe, zaprojektowane tak, aby sprostać różnorodnym wymaganiom produkcyjnym. Gotowy zoptymalizować wydajność obróbki? Skontaktuj się z Taikan już dziś, aby omówić wymagania dotyczące prowadnic w CNC i poznać najlepszą konstrukcję VMC dla Twojego warsztatu.

FAQs

P1: Jaka jest różnica między prowadnicami skrzynkowymi a liniowymi?

O: Prowadnice skrzynkowe zapewniają doskonałą sztywność do obróbki zgrubnej, podczas gdy prowadnice liniowe oferują szybką i precyzyjną pracę przy niskim tarciu.

P2: Czy prowadnice liniowe nadają się do obróbki zgrubnej?

O: Prowadnice liniowe są wrażliwe na drgania i mniej odpowiednie do ciężkiej obróbki z dużymi siłami. W takich przypadkach preferowane są prowadnice skrzynkowe.

P3: Czy maszyna CNC może mieć jednocześnie prowadnice skrzynkowe i liniowe?

O: Tak, konfiguracje hybrydowe wykorzystują prowadnice skrzynkowe dla stabilności na osiach o dużym obciążeniu, a liniowe dla szybkości na osiach o wysokiej dynamice.

P4: Czym jest prowadnica liniowa w obróbce CNC?

O: Prowadnica liniowa to system prowadzenia z elementami tocznymi, który zapewnia płynny, precyzyjny i szybki ruch liniowy w maszynach CNC.

P5: Jak dobór prowadnic wpływa na obróbkę?

O: Wpływa na dokładność, prędkość, trwałość narzędzi, zużycie energii i ogólną żywotność maszyny.
