Co to jest VMC? Kompletny przewodnik po centrach obróbczych pionowych.

Czym jest pionowe centrum obróbcze (VMC)?

Pionowe centrum obróbcze, powszechnie nazywane VMC (znane również jakoPionowe frezarki), to komputerowo sterowana frezarka (CNC), w której oś wrzeciona jest zorientowana pionowo. W uproszczeniu narzędzie tnące skierowane jest w dół na obrabiany przedmiot, który znajduje się na stole poruszającym się w osiach X i Y, podczas gdy głowica wrzeciona porusza się pionowo wzdłuż osi Z.

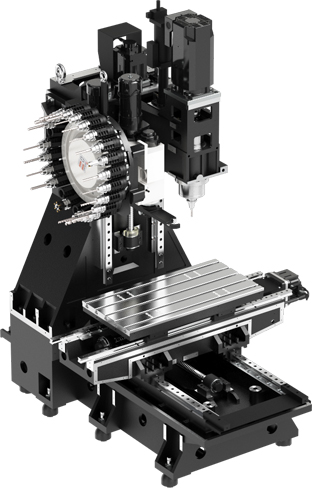

Nowoczesne VMC zbudowane są wokół kilku podstawowych elementów konstrukcyjnych: mocno ożebrowanego żeliwnego łoża i kolumny tłumiącej drgania, precyzyjnych prowadnic liniowych lub ślizgowych, szybkoobrotowego wrzeciona, automatycznego zmieniacza narzędzi oraz sterowania CNC, które przekłada kod G na płynny ruch wieloosiowy. Wiele maszyn integruje również systemy zarządzania wiórami, układy chłodzenia, a nawet zmieniacze palet. Od prostych konfiguracji 3-osiowych po pełną obróbkę 5-osiową, platforma skaluje się wraz z Twoimi ambicjami.

Rodzina VMC rozciąga się od prostych do bardzo zaawansowanych:

· VMC 3-osiowe– Porusza narzędziem w osiach X, Y i Z. Koń roboczy do części pryzmatycznych i ogólnej obróbki. A3-osiowe pionowe centrum obróbczejest szeroko stosowany w standardowych środowiskach produkcyjnych ze względu na stabilność i efektywność w realizacji większości zadań obróbczych.

· VMC 4-osiowe– Dodaje oś obrotową (zazwyczaj stół obrotowy na osi X lub Y), umożliwiając obróbkę wielu powierzchni części w jednym zamocowaniu.

· VMC 5-osiowe– Dodaje dwie osie obrotowe, umożliwiając narzędziu osiąganie złożonych kątów i podcięć. Dostępne jako pełne 5-osiowe jednoczesne lub konfiguracje pozycjonowania 3+2. Ta klasa5-osiowe pionowe centrum obróbcze eliminuje wielokrotne mocowania i poprawia dokładność na złożonych częściach.

Poznaj gamę maszyn VMC firmy Taikan w Chinach

Jak działa pionowe centrum obróbcze?

Program CNC napędza cały proces. Po zamocowaniu przedmiotu obrabianego na stole wrzeciono obraca narzędzie tnące z zaprogramowaną prędkością. Następnie maszyna przesuwa narzędzie wzdłuż osi X, Y i Z, aby usunąć materiał. Automatyczny zmieniacz narzędzi wymienia narzędzia w ciągu sekund, dzięki czemu jedna maszyna może frezować, wiercić, gwintować, wytaczać i rozwiertować bez ręcznej interwencji. Chłodziwo pod wysokim ciśnieniem wypłukuje wióry, utrzymując strefę skrawania w czystości i proces stabilny.

Rezultatem jest powtarzalna dokładność na poziomie mikronów, zarówno w krótkich seriach, jak i przy dużych wolumenach.

Dlaczego producenci wolą pionowe centra obróbcze

Kiedy nabywcy porównują obrabiarki, zwracają uwagę nazalety pionowego centrum obróbczego, cenę maszyny VMC, sztywność, czas pracy wrzeciona i długoterminowe wsparcie.Oto, gdzie wygrywają VMC:

· Dostęp operatora– Otwarta konstrukcja pionowa sprawia, że ustawianie, kontrola i ładowanie części są szybkie. Widoczność wrzeciona bezpośrednio zwiększa wykorzystanie maszyny.

· Sztywność z opłacalnością– Siły skrawania są skierowane prosto w dół na ciężką podstawę. Dobrze zbudowane VMC zapewnia wykończenia i dokładność spełniające normy ISO, AS i IATF, przy cenie maszyny VMC zapewniającej szybki zwrot z inwestycji.

· Wszechstronność– Jedno VMC tnie aluminium, stal, stal nierdzewną, tytan i tworzywa sztuczne. Obsługuje frezowanie, wiercenie i sztywne gwintowanie w jednym cyklu.

· Skalowalność– Dodaj sondy, chłodziwo przez wrzeciono, przenośniki wiórów lub załadunek robotów. VMC rośnie wraz z potrzebami produkcyjnymi i pasuje do przepływów pracy Przemysłu 4.0.

· Wartość przy odsprzedaży i wsparcie– Architektura VMC jest powszechnie rozumiana. Maszyny zachowują wartość, a wybór ekosystemu CNC wspieranego przez uznanychproducenci pionowych centrów obróbczych CNCzapewnia długoterminową produktywność i niezawodne wsparcie serwisowe.

Główne obszary zastosowań VMC

Wszechstronność VMC sprawia, że jest ono koniem roboczym niezliczonych gałęzi przemysłu. Oto, gdzie znajdziesz je na co dzień:

· Komponenty motoryzacyjne i EV: bloki silników, głowice cylindrów, obudowy skrzyń biegów, elementy tac akumulatorów i osłony końcówek silników elektrycznych.

· Lotnictwo i obronność: wsporniki konstrukcyjne, obudowy siłowników, żebrowane panele i obudowy przyrządów – często z aluminium i tytanu.

· Produkcja urządzeń medycznych: implanty ortopedyczne, narzędzia chirurgiczne i części sprzętu diagnostycznego wymagające nieskazitelnych wykończeń powierzchni i identyfikowalności.

· Inżynieria ogólna i warsztaty kontraktowe: produkcja małoseryjna, jednostkowe prototypy, części zamienne i prace narzędziowe.

· Elektronika i 3C: ramy smartfonów, obudowy laptopów i radiatory wymagające szybkiej obróbki z dużym posuwem w dużych ilościach.

· Formy i matryce: rdzenie form wtryskowych, gniazda i produkcja elektrod, gdzie dokładność profili jest krytyczna.

Jak wybrać odpowiednie pionowe centrum obróbcze

Wybór odpowiedniego VMC nie polega na zakupie najdroższej maszyny – chodzi o dopasowanie możliwości maszyny do Twojego portfolio części i ambicji Twojego zakładu. Skorzystaj z tego ustrukturyzowanego przewodnika, aby określić swoją ocenę.

1. Przestrzeń robocza– Zakresy ruchu maszyny muszą pomieścić Twój największy surowy detal plus oprzyrządowanie i prześwit dla narzędzia.

2. Wrzeciono– Sprawdź zakres obrotów, stożek (BT40, HSK-A63 itp.) i moment obrotowy. Wrzeciona szybkoobrotowe (15 000–24 000 obr./min) skracają czasy cykli w aluminium; niski moment obrotowy ma znaczenie w stali.

3. Konfiguracja osi– Użyj VMC 3-osiowego do większości prac pryzmatycznych. VMC 5-osiowe lub konfiguracja 3+2 eliminuje wielokrotne mocowania na złożonych częściach.

4. Automatyzacja i zmieniacz narzędzi– Więcej gniazd ATC (24, 30, 40+) oznacza mniej przestojów na przezbrojenia. Systemy pomiarowe dodają kontrole jakości w procesie.

5. Sterowanie i łączność– Sterowania FANUC, Siemens, Heidenhain lub Mitsubishi powinny oferować łatwe sieciowanie i integrację z CAM.

6. Całkowity koszt posiadania– Sprawdź wsparcie instalacyjne, dostępność części zamiennych i konserwację zapobiegawczą. NiskaCena maszyny VMCznaczy niewiele bez szybkiego lokalnego serwisu.

Wiodący producenci pionowych centrów obróbczych

Globalny rynek VMC jest obsługiwany przez kilku światowej klasy producentów. Zrozumienie krajobrazu pomoże Ci w wyznaczaniu standardów jakości, innowacji i wartości.

· DMG MORI: Niemiecko-japońska inżynieria znana z zaawansowanych rozwiązań 5-osiowych i zintegrowanej automatyzacji.

· Mazak: Pionier maszyn wielozadaniowych, oferujący bardzo sztywne VMC z płynną technologią sterowania.

· Haas Automation: Lider ilościowy z szeroką gamą VMC 3-osiowych i 5-osiowych, skoncentrowany na dostępności i opłacalności.

· Makino: Słynie z szybkich VMC dostosowanych do form, matryc, lotnictwa i produkcji precyzyjnej.

· Taikan Machine: Publicznie notowany producent VMC CNC oferujący pełne spektrum pionowych centrów obróbczych, od solidnych modeli 3-osiowych po zaawansowane platformy 5-osiowe.

FAQ

Co oznacza VMC w obróbce skrawaniem?
VMC oznacza Vertical Machining Center (pionowe centrum obróbcze), frezarkę CNC z pionowo zorientowanym wrzecionem, które porusza się wzdłuż osi Z, podczas gdy stół przesuwa się w osiach X i Y.

Jaka jest różnica między VMC 3-osiowym a VMC 5-osiowym?
VMC 3-osiowe przesuwa narzędzie w osiach X, Y i Z. VMC 5-osiowe dodaje dwie osie obrotowe, umożliwiając narzędziu dostęp do przedmiotu obrabianego z wielu złożonych kątów w jednym zamocowaniu, redukując potrzebę oprzyrządowania i poprawiając dokładność.

Jaki jest typowy zakres cen maszyny VMC?
Ceny różnią się znacznie w zależności od zakresów, specyfikacji wrzeciona, liczby osi i marki. VMC 3-osiowe na poziomie podstawowym mogą zaczynać się od umiarkowanego poziomu inwestycji, podczas gdy maszyny 5-osiowe o dużym obszarze roboczym i w pełni wyposażone osiągają wyższą cenę. Aby uzyskać dokładną, konkurencyjną wycenę dostosowaną do potrzeb produkcyjnych, najlepiej skonsultować się bezpośrednio ze specjalistą.

Jakie branże najczęściej korzystają z pionowych centrów obróbczych?
Motoryzacja, lotnictwo, urządzenia medyczne, inżynieria ogólna, elektronika i produkcja form należą do największych użytkowników.

Jak wybrać producenta VMC CNC?
Szukaj publicznie odpowiedzialnej firmy z osiągnięciami w Twojej branży, lokalnym wsparciem aplikacyjnym, dostępnością części zamiennych i przejrzystą dokumentacją wydajności. Poproś o próbne cięcia na Twoim własnym materiale.

Jak długo działa VMC?
Przy odpowiedniej konserwacji, wysokiej jakości VMC może zapewnić doskonałą dokładność przez 10 do 20 lat lub dłużej. Struktura maszyny, konstrukcja prowadnic i wsparcie serwisowe to najważniejsze czynniki prognozujące trwałość.

Wniosek

Szukasz wysokowartościowego, stabilnego pionowego centrum obróbczego? Taikan Machine oferuje kompleksową gamę rozwiązań VMC, od 3-osiowych po zaawansowane 5-osiowe. Nasze maszyny są zbudowane na sprawdzonych konstrukcjach żeliwnych, wyposażone w wysokowydajne wrzeciona i wspierane przez globalną sieć serwisową, która utrzymuje Cię przy pracy.

Skontaktuj się z namiw celu uzyskania bezpłatnej, niezobowiązującej analizy doboru sprzętu i najnowszej wyceny. Znajdźmy dokładnie to Taikan VMC, które przeniesie Twój warsztat na wyższy poziom.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
