Jak poprawić wydajność obróbki CNC poprzez optymalizację procesu

W fali inteligentnej transformacji produkcji, efektywność obróbki CNC stała się kluczowym wskaźnikiem konkurencyjności przedsiębiorstw. Jednak w tradycyjnych trybach obróbki nadal występują typowe problemy — takie jak czasochłonne cięcie na sucho i straty wynikające z wielokrotnych mocowań.

Dziś podzielimy się tym, jak poprawić efektywność obróbki CNC poprzez pięć kluczowych obszarów optymalizacji.

Logiczny podział operacji obróbczych

Podział procesu musi uwzględniać strukturę części i możliwości wykonawcze, możliwości obrabiarek CNC, wielkość obróbki, liczbę mocowań oraz organizację produkcji. Operacje można zazwyczaj podzielić w następujący sposób:

1.1 Według koncentracji narzędzi

Podziel operacje w zależności od używanych narzędzi. Wykorzystaj to samo narzędzie do obróbki wszystkich odpowiednich powierzchni części, a następnie zmień narzędzie na kolejne dla pozostałych elementów. Ta metoda zmniejszaObrabiarki CNCczasy wymiany i niepotrzebne błędy pozycjonowania, minimalizując czas nieobróbczy.

1.2 Według zawartości obróbki

Na podstawie charakterystyki struktury części podziel zawartość obróbki na sekcje, takie jak wnętrza, profile zewnętrzne, powierzchnie krzywoliniowe lub płaskie. Zazwyczaj stosuj się do następujących zasad:

· Najpierw obrabiaj płaszczyzny i powierzchnie bazujące, potem otwory

· Najpierw obrabiaj proste kształty geometryczne, potem złożone

· Najpierw obrabiaj elementy o niższych wymaganiach dokładności, potem o wyższych

1.3 Oddzielenie obróbki zgrubnej i wykańczającej

W przypadku części podatnych na odkształcenia, obróbka zgrubna może powodować wypaczenia wymagające korekty. Dlatego obróbkę zgrubną i wykańczającą zwykle traktuje się jako osobne operacje.

Optymalizacja kolejności obróbki

1. Skupiaj operacje, które mają to samo pozycjonowanie, to samo mocowanie lub to samo narzędzie

2. Zakończ obróbkę wnętrz przed profilowaniem zewnętrznym, aby zminimalizować utratę sztywności przedmiotu obrabianego

3. W instalacjach wieloukładowych nadaj priorytet operacjom, które mniej wpływają na sztywność przedmiotu obrabianego

4. Upewnij się, że poprzedzające operacje nie wpływają na pozycjonowanie kolejnych operacji

Optymalizacja metod mocowania

3.1 Technologia pojedynczego mocowania

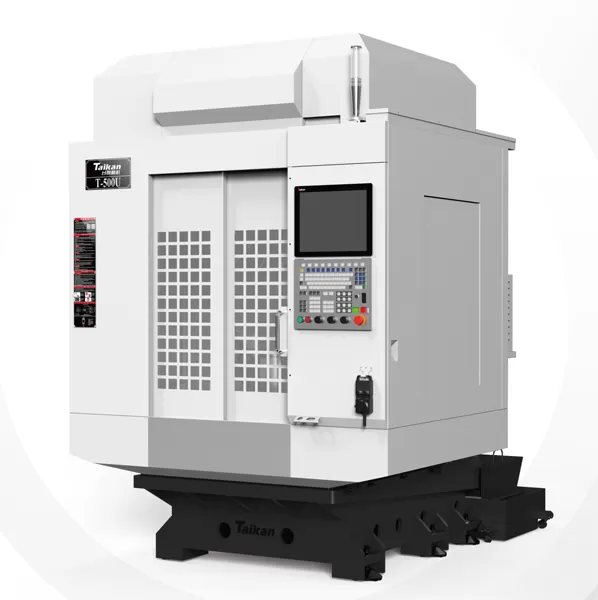

Użyj sprzętu 4-osiowego lub 5-osiowego — na przykład Taikan PrecisionFrezarka 5-osiowa T-500U— aby zakończyć obróbkę wielu powierzchni w jednym mocowaniu za pomocą stołu obrotowego (zmniejszając liczbę mocowań nawet trzykrotnie w przypadku części skrzynkowych).

3.2 Wybór odpowiednich przyrządów mocujących

Priorytetowo traktuj zaciski hydrauliczne/pneumatyczne, przyrządy modułowe i uchwyty próżniowe do szybkiego mocowania. Oceń użycie przyrządów wielostanowiskowych do obróbki wielu identycznych części w jednym mocowaniu.

3.3 Optymalizacja baz pomiarowych

Zaprojektuj rozsądne, łatwo identyfikowalne i stabilne bazy pomiarowe (płaszczyzny, otwory, kołki), aby skrócić czas mocowania i poprawić dokładność powtarzalnego pozycjonowania.

3.4 Rozważanie elastycznego mocowania

W produkcji małoseryjnej i wielowariantowej rozważ elastyczne systemy mocowania (takie jak systemy pozycjonowania punktu zerowego) do szybkiej wymiany przedmiotów obrabianych.

3.5 Upraszczanie operacji

Zminimalizuj kroki regulacji oraz liczbę elementów mocujących wymaganych do ustawienia.

Optymalizacja punktów ustawienia narzędzia i ścieżek narzędzia

4.1 Optymalizacja punktów ustawienia narzędzia

· Punkty ustawienia narzędzia muszą być położeniami bazowymi lub gotowymi powierzchniami

· Cztery zasady wyboru punktu ustawienia narzędzia: łatwy do zlokalizowania, wygodny do programowania, minimalny błąd ustawienia i łatwy do sprawdzenia podczas obróbki

· Gdy używasz wieluNarzędzia frezarek CNC, ustanów jednolity punkt odniesienia dla ustawienia narzędzia, aby uniknąć wielokrotnego ustawiania narzędzia

4.2 Optymalizacja ścieżek narzędzia

Ogranicz cięcie na sucho:Podczas programowania optymalizuj ścieżki dojazdu, odjazdu i wymiany narzędzia, aby unikać niepotrzebnych "objazdów"

Zastosuj efektywne strategie skrawania:Takie jak cięcie z dużymi prędkościami, cięcie ciężkie (duża głębokość skrawania/mała prędkość posuwu w zależności od możliwości maszyny i narzędzia), frezowanie trochoidalne i dynamiczne, aby w pełni wykorzystać wydajność narzędzia i zwiększyć szybkość usuwania materiału

Optymalizuj parametry skrawania:Zapewniając trwałość narzędzia i jakość obróbki, znajdź optymalną kombinację prędkości skrawania, posuwu i głębokości skrawania poprzez testy lub symulację programową

Wykorzystaj kompensację narzędzia:Prawidłowo używaj kompensacji promienia narzędzia i długości, aby uprościć programowanie i dostosować się do zużycia narzędzia

Kluczowa zaleta procesu: Inteligentne obrabiarki umożliwiające wysokowydajną obróbkę precyzyjną

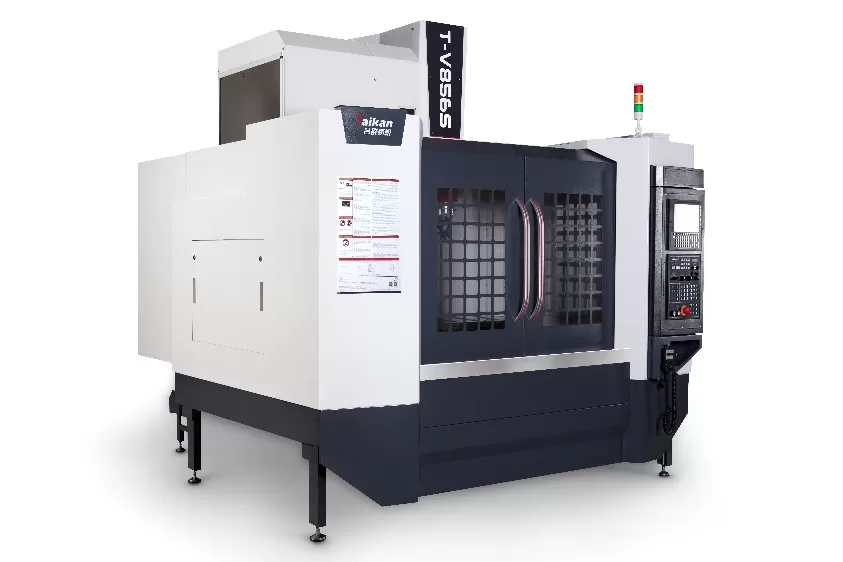

Zastosowanie inteligentnych obrabiarek z zaawansowanymi procesami oraz doskonałą wydajnością i dokładnością jest głównym motorem poprawy wydajności obróbki CNC. Weź na przykładPionowe Centrum Obróbcze Taikan T-V856 Sjako przykład — wykonuje wiele operacji w jednym mocowaniu, skutecznie rozwiązując problemy obróbki złożonych części.

Seria 856 przekroczyła 50 000 sprzedanych egzemplarzy w 2025 roku, co świadczy o znacznym uznaniu rynkowym. Jest szeroko stosowane w częściach precyzyjnych, produktach ogólnych, sprzęcie metalowym, komponentach motoryzacyjnych, urządzeniach medycznych i innych dziedzinach, zapewniając rozwiązania produkcyjne o wysokiej precyzji i wydajności dla różnych branż dzięki zaawansowanym możliwościom obróbki automatycznej.

Jak sztuczna inteligencja i inteligentne systemy zwiększają efektywność obróbki

Poza tymi pięcioma tradycyjnymi obszarami optymalizacji, sztuczna inteligencja wprowadza teraz nowe poziomy wydajności do obróbki CNC.

6.1 Obróbka adaptacyjna

Sterowanie oparte na sztucznej inteligencji monitoruje warunki skrawania w czasie rzeczywistym — obciążenie wrzeciona, drgania, temperaturę — i automatycznie dostosowuje posuwy i prędkości, aby utrzymać optymalną wydajność. Oznacza to, że maszyna dostosowuje się do zmian twardości materiału, zużycia narzędzia i głębokości skrawania bez interwencji operatora.

6.2 Konserwacja predykcyjna

Inteligentne systemy analizują dane maszyny, aby przewidzieć awarie komponentów zanim nastąpią. Wykrywając subtelne zmiany w wzorcach drgań lub trendach temperatury, sztuczna inteligencja ostrzega zespoły konserwacyjne, aby rozwiązać problemy podczas zaplanowanych przestojów, a nie przez nieoczekiwane awarie.

6.3 Programowanie wspomagane sztuczną inteligencją

Nowoczesne oprogramowanie CAM coraz częściej wykorzystuje sztuczną inteligencję do sugerowania optymalnych ścieżek narzędzia, wybierania odpowiednich narzędzi i obliczania parametrów skrawania na podstawie geometrii części i materiału. Skraca to czas programowania i pomaga mniej doświadczonym programistom osiągać rezultaty na poziomie eksperckim.

6.4 Monitorowanie zużycia narzędzia

Inteligentne systemy zarządzania narzędziami śledzą rzeczywiste warunki skrawania i szacują pozostały czas życia narzędzia z dużą dokładnością. Zamiast wymieniać narzędzia według stałego harmonogramu (marnując użyteczny czas życia) lub pracować do awarii (ryzykując braki), operatorzy wymieniają narzędzia we właściwym momencie.

6.5 Cyfrowe bliźniaki i symulacja

Symulacja wspomagana przez sztuczną inteligencję tworzy dokładne cyfrowe reprezentacje całego procesu obróbki. Zanim powstaną wióry, programiści mogą zweryfikować ścieżki narzędzia, wykryć kolizje i zoptymalizować czasy cykli — zmniejszając próbne cięcia i czas ustawiania na maszynie.

Te inteligentne technologie nie zastępują podstaw dobrego planowania procesu i mocowania — opierają się na nich, pomagając operatorom osiągnąć bardziej spójną, wydajniejszą produkcję przy mniejszej ingerencji ręcznej.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
