Precyzyjne rozwiązania obróbki CNC Taikan dla komponentów inteligentnych robotów

Liczby nie kłamią. Podczas Półmaratonu Robotów Humanoidalnych w Pekinie w 2026 roku, opracowany w kraju robot „Lightning” przekroczył linię mety w 50 minut i 26 sekund — niemal dwukrotnie poprawiając tempo zeszłorocznej stawki. Blisko czterdzieści procent rywalizujących maszyn poruszało się chodem, który wyglądał niezaprzeczalnie ludzko. Taka prędkość, płynność i wytrzymałość nie biorą się wyłącznie z oprogramowania. Są one wykute w metalu — ukształtowane przez obrabiarki, które tną, frezują i wykańczają każdą obudowę przegubu, każdy element przekładni harmonicznej, każde miniaturowe koło zębate, które umożliwia dwunożny krok.

At Taikan MachineNazywamy to po imieniu: jesteśmy budowniczymi szkieletów dla branży inteligentnej robotyki. I zbudowaliśmy ekosystem obróbczy zaprojektowany specjalnie na to wyzwanie.

Szansa, której nikt nie może zignorować

Robotyka humanoidalna przekroczyła próg od ciekawostki badawczo-rozwojowej do ambicji na skalę przemysłową. Analitycy branżowi wskazują rok 2026 jako potencjalny punkt zwrotny — skok z dziesiątek tysięcy do potencjalnie setek tysięcy jednostek. Gdy produkcja osiąga taką skalę, łańcuch dostaw nie potrzebuje po prostu „więcej maszyn”. Potrzebuje fundamentalnie innych maszyn: szybszych, inteligentniejszych i nieustępliwie precyzyjnych.

Rzeczywistość jest taka: ponad połowa kosztów sprzętowych wysokowydajnego robota humanoidalnego tkwi w jego przegubach aktuatorów — modułach obrotowych i liniowych, które przekształcają moment obrotowy silnika w ruch przypominający ludzki. Kolejne dziesięć do siedemnastu procent znajduje się w zespołach zręcznych dłoni. Każdy z tych komponentów wymaga dokładności na poziomie mikronów. Odchylenie o kilka mikronów w przegubie nadgarstkowym propaguje się przez cały łańcuch kinematyczny, prowadząc do błędów pozycjonowania efektora końcowego, nierównomiernych obciążeń łożysk, przyspieszonego zużycia i robota, który po prostu nie może działać.

To nie są konwencjonalne części pryzmatyczne. Mówimy o złożonych konturach przestrzennych, nachylonych otworach, głębokich cienkościennych kieszeniach i materiałach, które stawiają opór — aluminium 7075, stopy tytanu i wysokowytrzymałe stale specjalistyczne. Wydajna obróbka ich na skalę masową wymaga czegoś więcej niż tylko wydajnej maszyny. Wymaga spójnego, sprawdzonego w boju systemu.

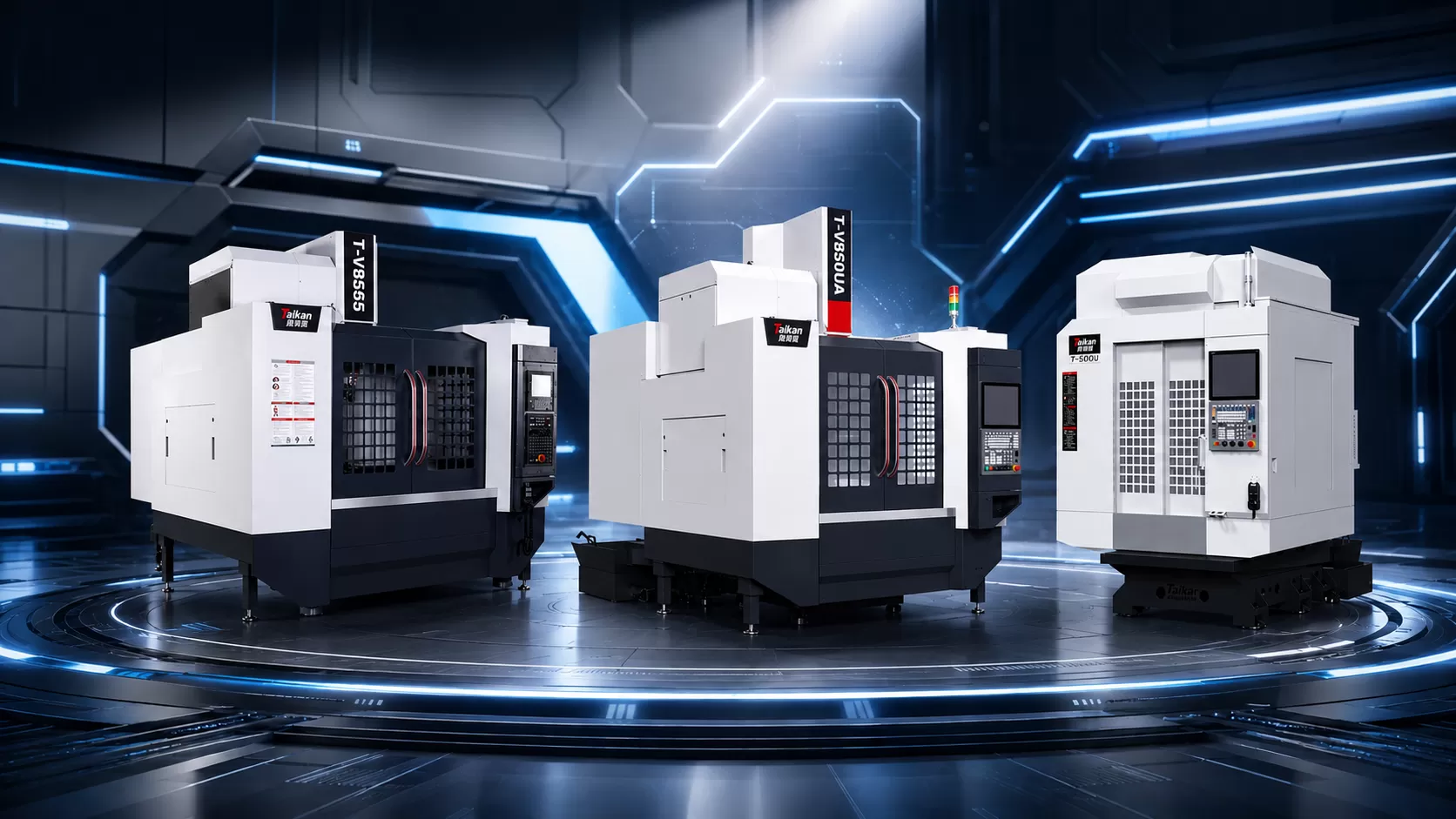

Trzy platformy maszynowe, jedna filozofia

Nie wierzymy w zmuszanie jednej architektury maszyny do robienia wszystkiego. W ten sposób kończy się z miernymi czasami cyklu, skompromitowanymi wykończeniami powierzchni i wskaźnikami złomu, które niszczą marże. Zamiast tego Taikan zbudował warstwowe, zorientowane na aplikacje portfolio maszyn. Trzy serie. Każda zoptymalizowana pod kątem odrębnej kategorii komponentów robota.

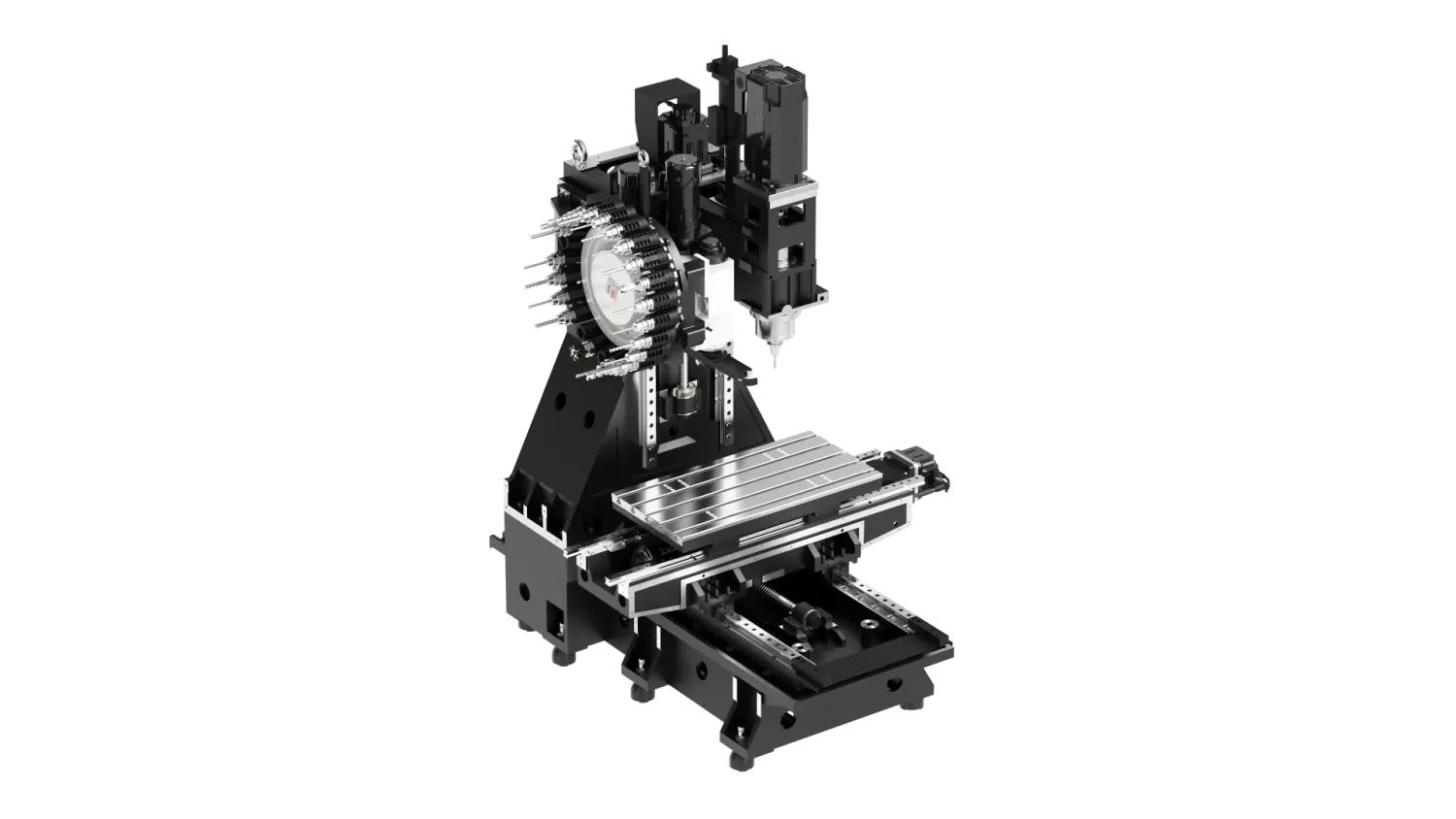

1) Ogólne elementy konstrukcyjne — Pionowe Centrum Obróbcze T-V856S

Do ram tułowia robotów, obudów silników, wsporników i części konstrukcyjnych o średniej złożoności,T-V856Sjest koniem pociągowym, który utrzymuje linie produkcyjne w ruchu. To nasza platforma piątej generacji, wspierana przez bazę zainstalowaną, która niedawno przekroczyła 50 000 jednostek w całej serii pionowych centrów obróbczych — liczba ta świadczy o niezawodności, na której można polegać.

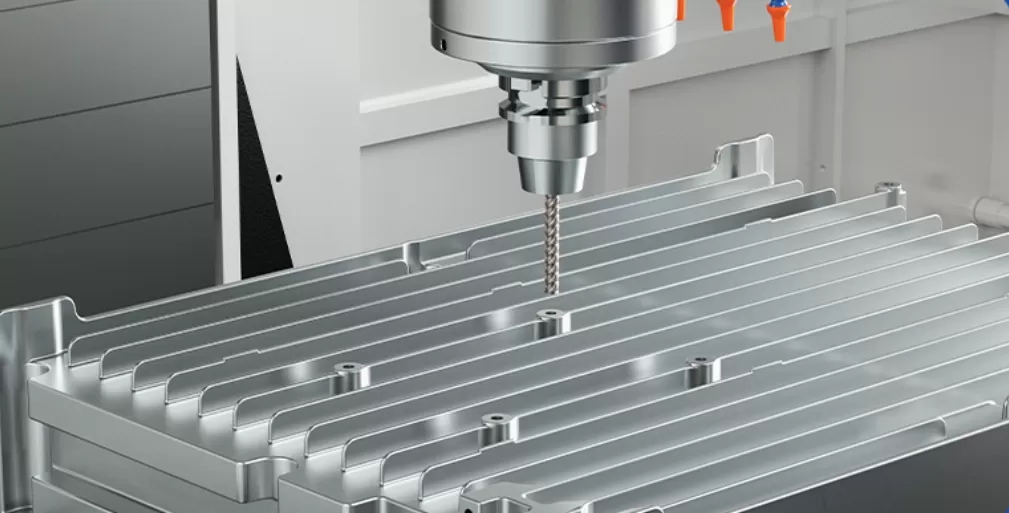

Maszyna zbudowana jest wokół szybkoobrotowego wrzeciona z bezpośrednim napędem BT40, obracającego się z prędkością 12 000 obr./min, współpracującego z wysokowydajnym układem chłodzenia przez narzędzie. Jeśli kiedykolwiek obrabiałeś aluminium 6061 lub 7075 w dużych ilościach, znasz wroga: narost na krawędzi. Nasza strategia chłodzenia eliminuje ten problem, zanim się pojawi, zachowując jakość powierzchni przez tysiące cykli.

Prawdziwą historię opowiada układ ruchu. Precyzyjne śruby kulowe klasy C3. Prowadnice rolkowe. Dokładność pozycjonowania ±0,008 mm. Powtarzalność ±0,005 mm. To nie są liczby marketingowe — to różnica między partią obudów, które wszystkie pasują, a partią, w której połowa wymaga poprawek. Podczas obróbki wsporników konstrukcyjnych z aluminium 7075 lub tytanowych płyt montażowych, T-V856S dostarcza rzadkie połączenie prędkości, sztywności i efektywności kosztowej, na którym naprawdę zależy kierownikom produkcji.

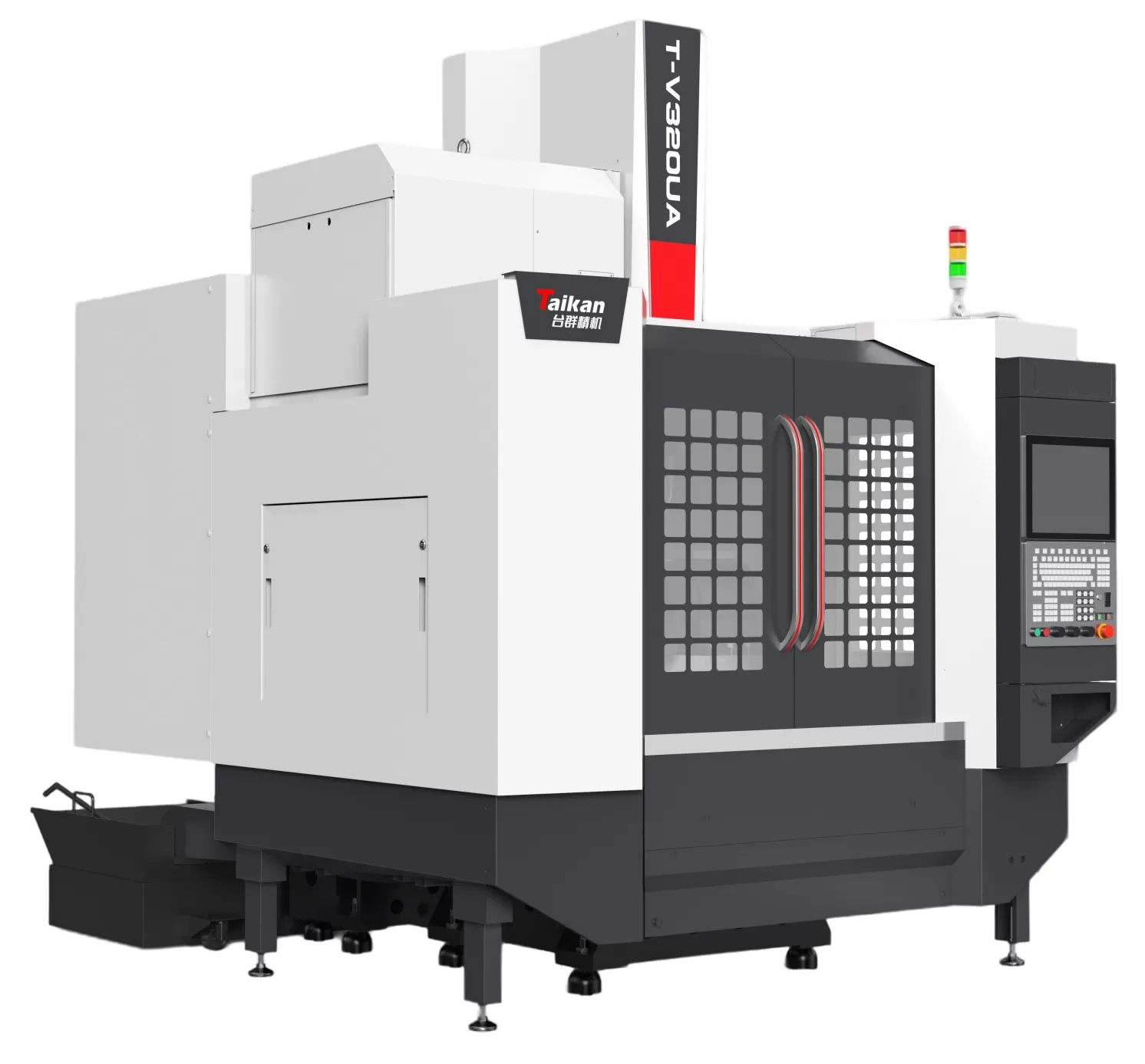

2) Elementy o złożonych konturach — 5-osiowe Centrum Obróbcze T-V320UA

Teraz wkraczamy na terytorium, gdzie większość warsztatów zaczyna się pocić. Obudowy przegubów robotów, wsporniki przejściowe tułowia, obudowy aktuatorów — te części mają złożone krzywizny, nachylone interfejsy i kumulację tolerancji, która narasta z każdym elementem. Po prostu nie da się ich obróbić za pomocą3-osiowa maszyna cnc. Potrzebowałbyś trzech, czterech, pięciu ustawień, a każde ponowne mocowanie wprowadza błąd pozycjonowania.

T-V320UApięcioosiowe centrum obróbczerozwiązuje to elegancko. Jedno mocowanie, dostęp z pięciu stron. Wszystkie krytyczne zależności geometryczne — współosiowość pomiędzy gniazdami łożyskowymi, prostopadłość powierzchni montażowych, rzeczywiste położenie wzorów otworów mocujących — są obrabiane w jednym zamocowaniu, odniesionym do jednej bazy wymiarowej. Rezultatem jest dokładność inherentna, a nie dokładność osiągana przez kontrolę.

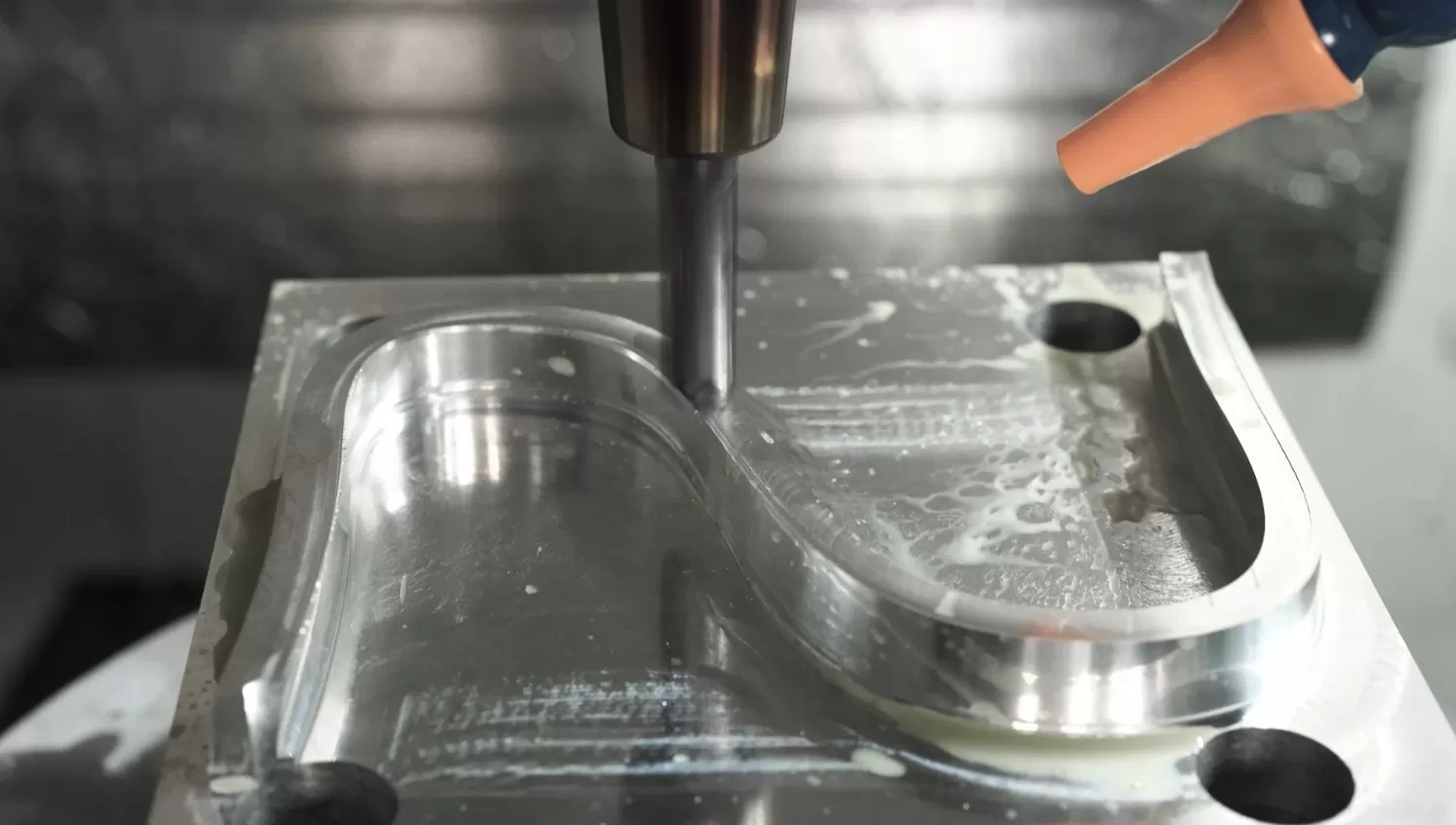

Jednoczesna obróbka pięcioosiowa daje gładkie, ciągłe ścieżki narzędzia po złożonych powierzchniach swobodnych. Bez śladów zatrzymania. Bez linii łączenia. Bez ręcznego wykańczania. W przypadku obudów przegubów robotów, gdzie wykończenie powierzchni bezpośrednio wpływa na szczelność i odporność zmęczeniową, ma to znaczenie. Maszyna zbudowana jest na tych samych zasadach projektowych stabilności termicznej, które przewijają się przez całe nasze portfolio, ponieważ wiemy, że precyzja na poziomie mikronów nic nie znaczy, jeśli twoja maszyna powiększy się o dziesięć mikronów podczas jednej zmiany.

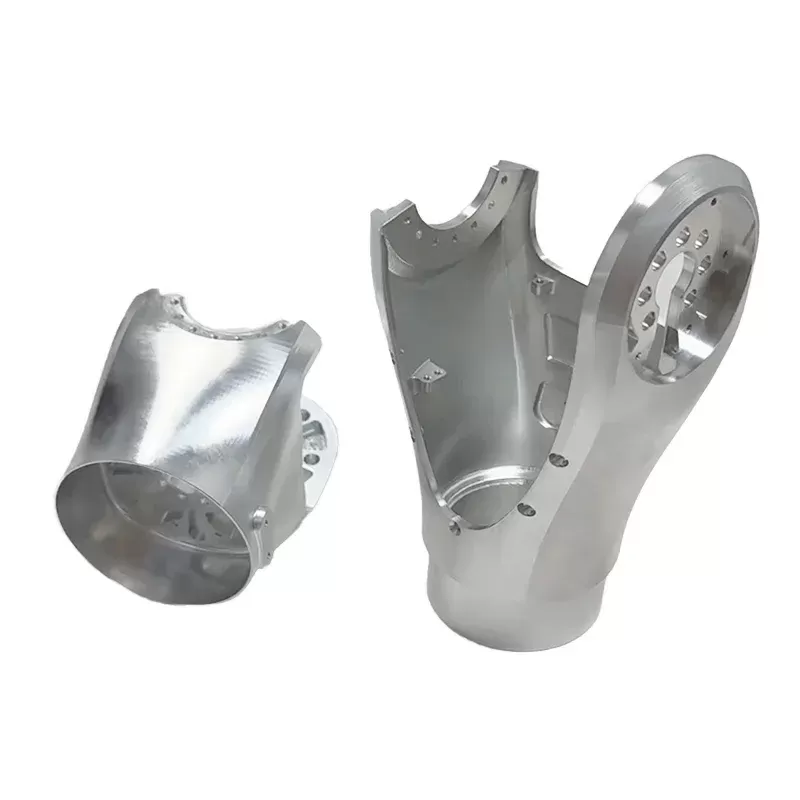

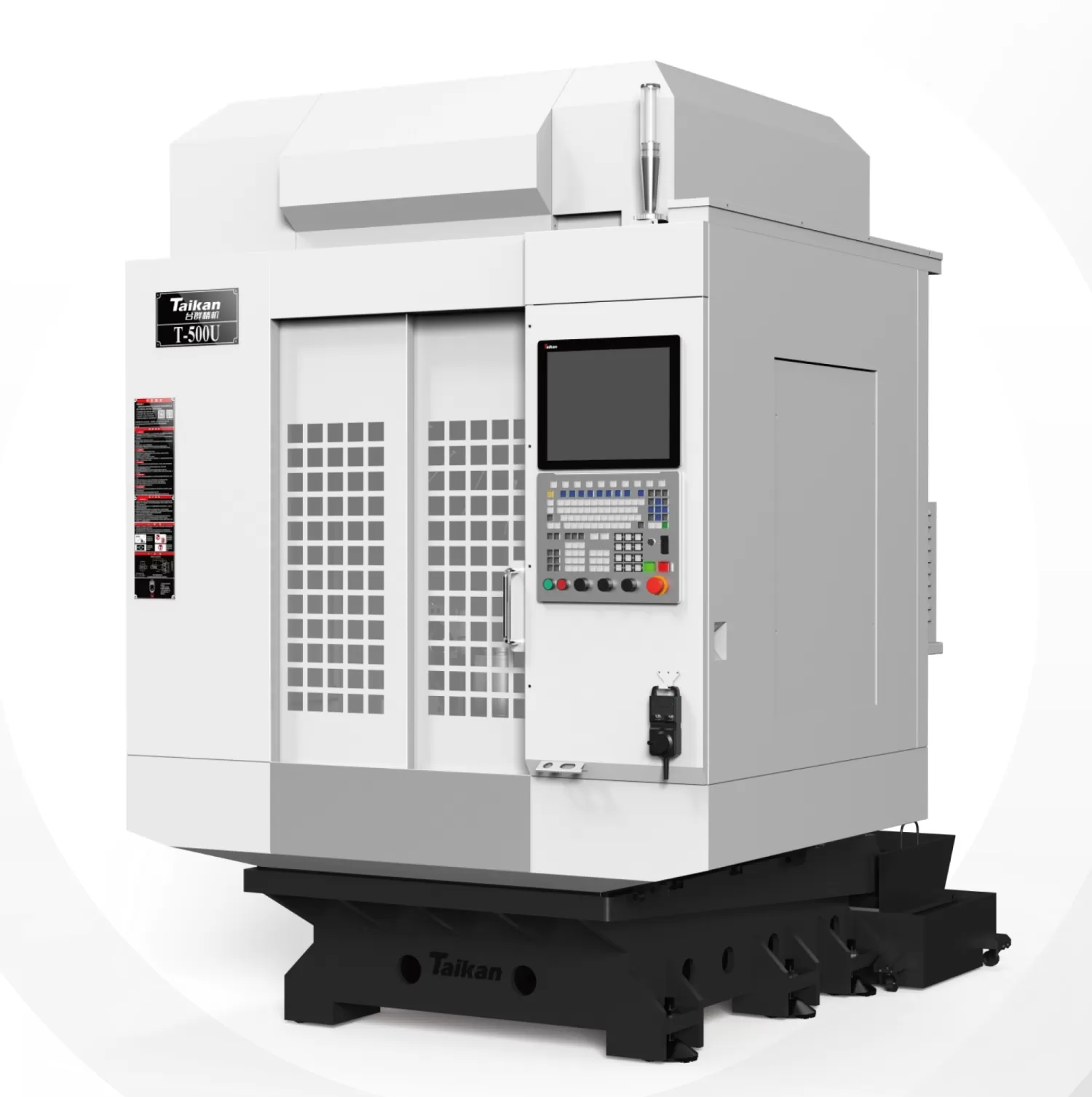

3) Elementy o mikroprecyzji — Wysokoobrotowe 5-osiowe Centrum Wiertarsko-Gwinciarskie T-500U

Zręczne dłonie to miejsce, gdzie robotyka staje się naprawdę trudna. Wsporniki czujników. Mikroprzekładnie czołowe. Gniazda łożyskowe w przegubach. Miniaturowe komponenty przekładni, które mieszczą się w dłoni, ale mają tolerancje wymiarowe mierzone w pojedynczych mikronach. To nie są części, które można zgrubnie obrobić na maszynie ogólnego przeznaczenia i dokończyć przez szlifowanie. Wymagają one platformy zbudowanej specjalnie do mikroobróbki z szybkim usuwaniem materiału.

T-500Upionowe centrum obróbcze cnc odpowiada na to zapotrzebowanie. Wrzeciono 24 000 obr./min. To właśnie taką prędkość obrotową potrzebujesz, gdy używasz frezów i wierteł o średnicach poniżej milimetra na cienkościennych, bogatych w cechy detalach. Przy tych prędkościach wrzeciona siły skrawania drastycznie spadają, co oznacza, że cienkościenne elementy pozostają stabilne, drgania są tłumione, a integralność powierzchni zostaje zachowana.

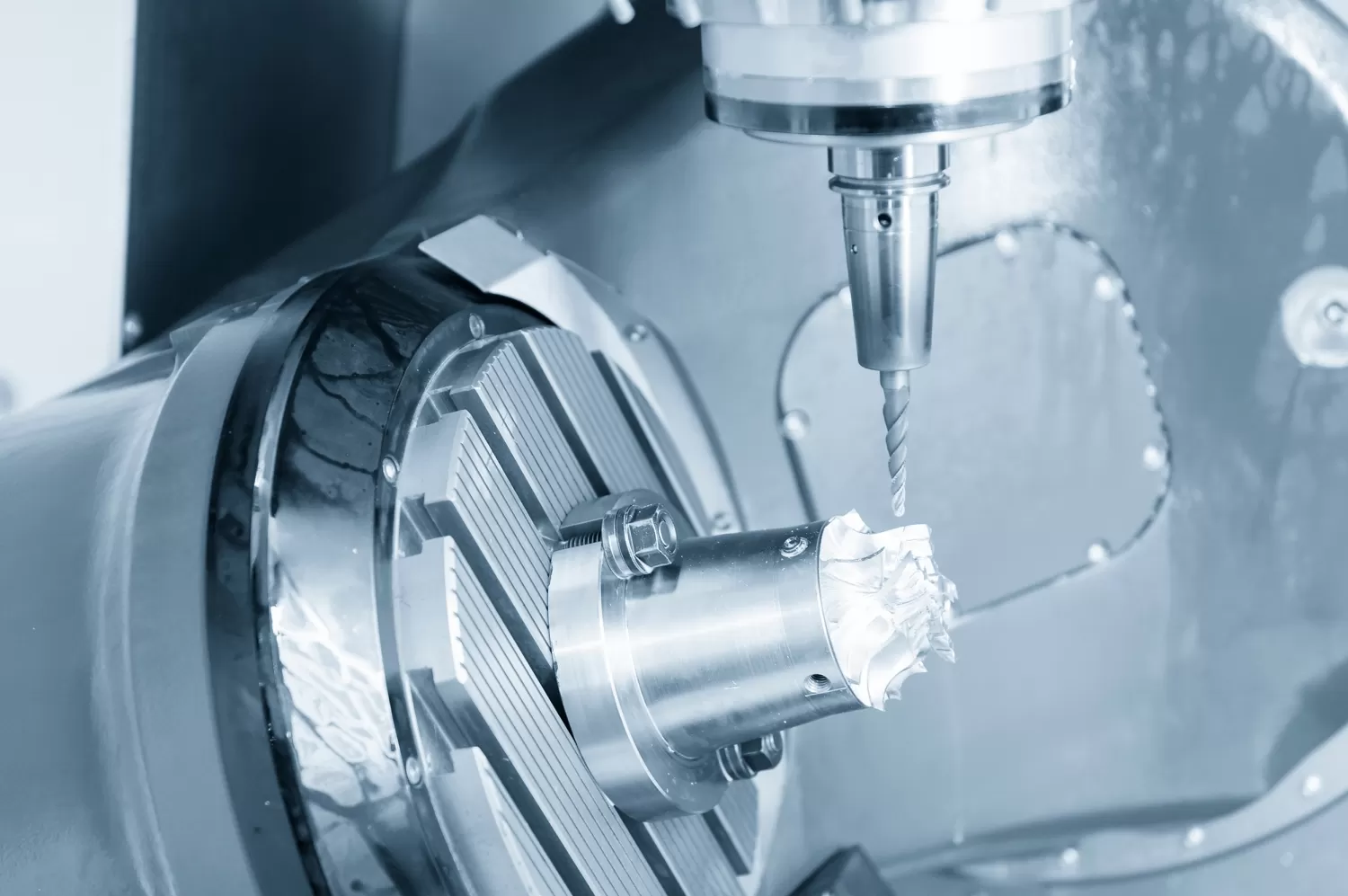

Kompaktowa konstrukcja maszyny zapewnia zwinność ruchów, której wymaga mikroobróbka. Szybkie przesuwy, szybka wymiana narzędzi i responsywne pozycjonowanie pięcioosiowe oznaczają, że to ty nie czekasz na maszynę — maszyna czeka na ciebie. Nachylone otwory, nieregularne kieszenie, małe złożone cechy, które byłyby niemożliwe do konwencjonalnego zamocowania — T-500U radzi sobie z nimi z pewnością wynikającą z faktu, że jest to maszyna zaprojektowana specjalnie do tej klasy prac.

Proces: Sześć kroków od surowego półwyrobu do certyfikowanej części

Świetna maszyna jest konieczna, ale niewystarczająca. Bez zdyscyplinowanego procesu nawet najlepszy sprzęt działa poniżej swoich możliwości. Oto tok pracy obróbczej Taikan, który przekształca surowy materiał w kwalifikowane komponenty robota:

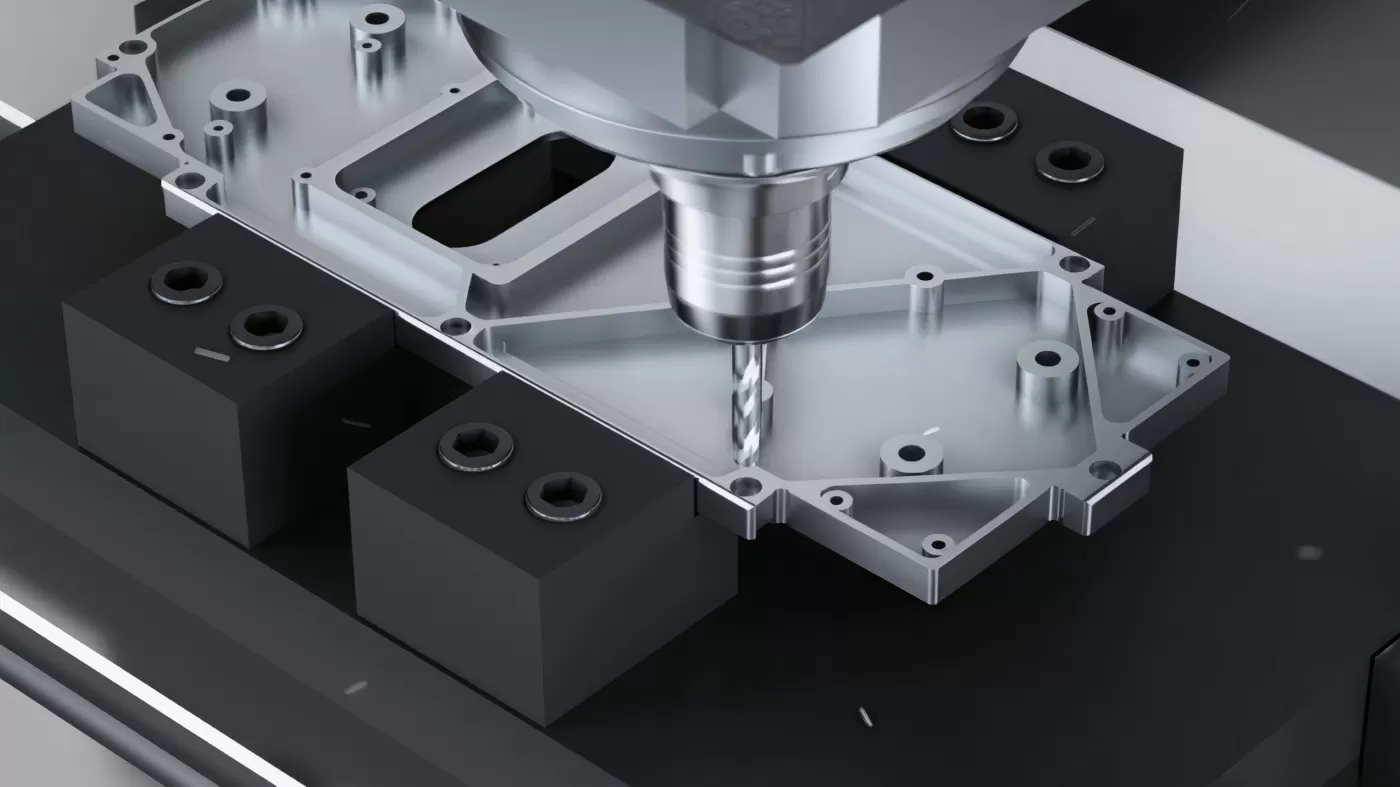

Krok 1 — Kondycjonowanie półwyrobów.Każdy aluminiowy półwyrób przechodzi starzenie odprężające, zanim w ogóle dotknie wrzeciona. Naprężenia wewnętrzne uwięzione w surowym materiale są cichym zabójcą precyzji — obrabiasz część na wymiar, odczepiasz ją i patrzysz, jak wygina się w kształt, którego nie planowałeś. Eliminujemy tę zmienną na wcześniejszym etapie. Strategia oprzyrządowania mocującego jest opracowywana równolegle z planowaniem procesu, przy użyciu specjalnie zaprojektowanych uchwytów zapewniających stabilne, powtarzalne mocowanie w całej serii produkcyjnej.

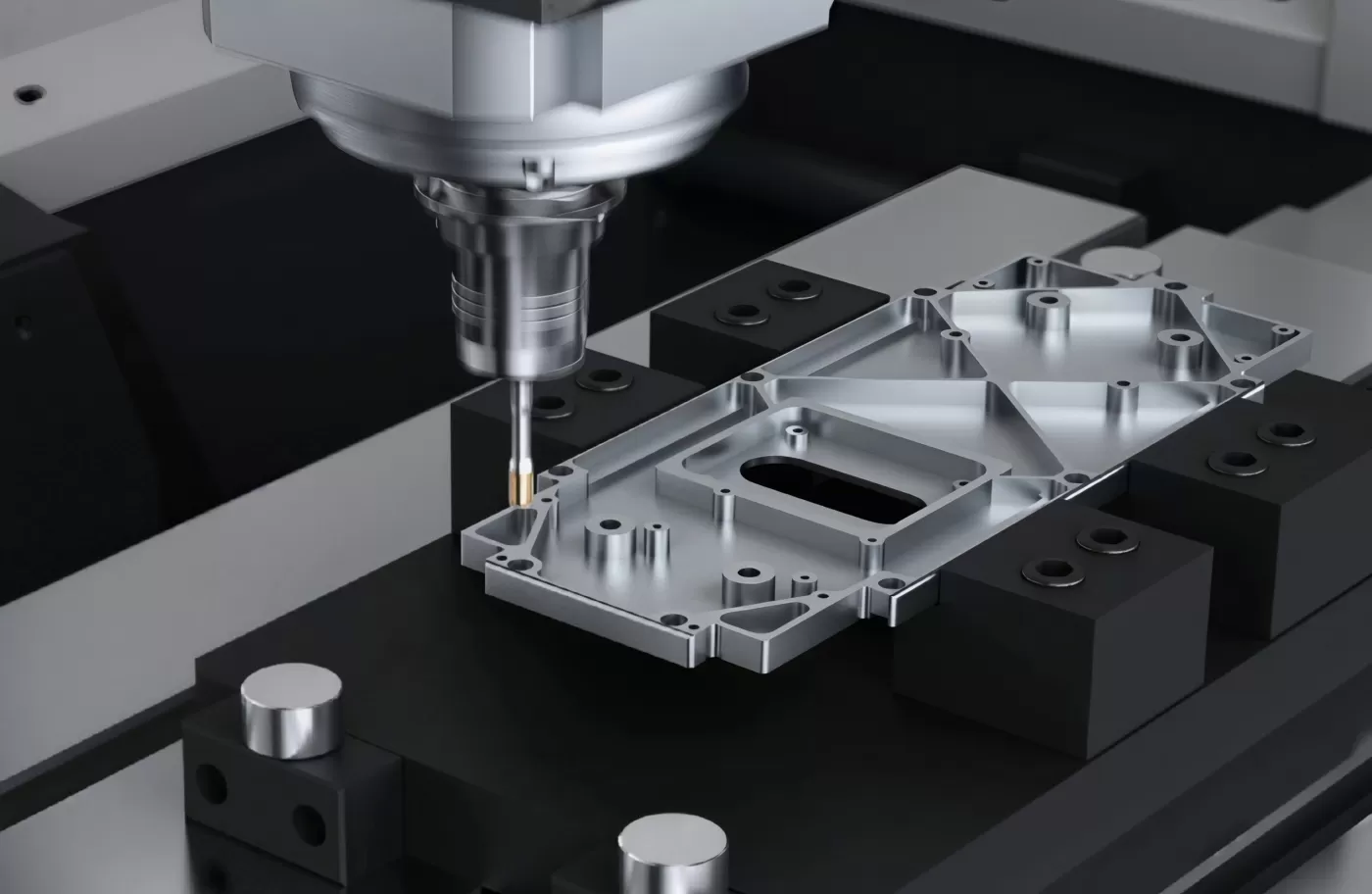

Krok 2 — Obróbka zgrubna: Agresywne usuwanie materiału.Narzędzia wielkośrednicowe. Wysokie wydajności usuwania materiału. Szybko usuwamy większość materiału, pozostawiając jednolity naddatek wynoszący 0,2 do 0,3 mm na wszystkich krytycznych powierzchniach. Zarządzanie wiórami nie jest refleksją — wysokowydajny przepływ chłodziwa i skuteczna ewakuacja wiórów utrzymują strefę skrawania w czystości, chroniąc zarówno żywotność narzędzia, jak i stabilność wymiarową.

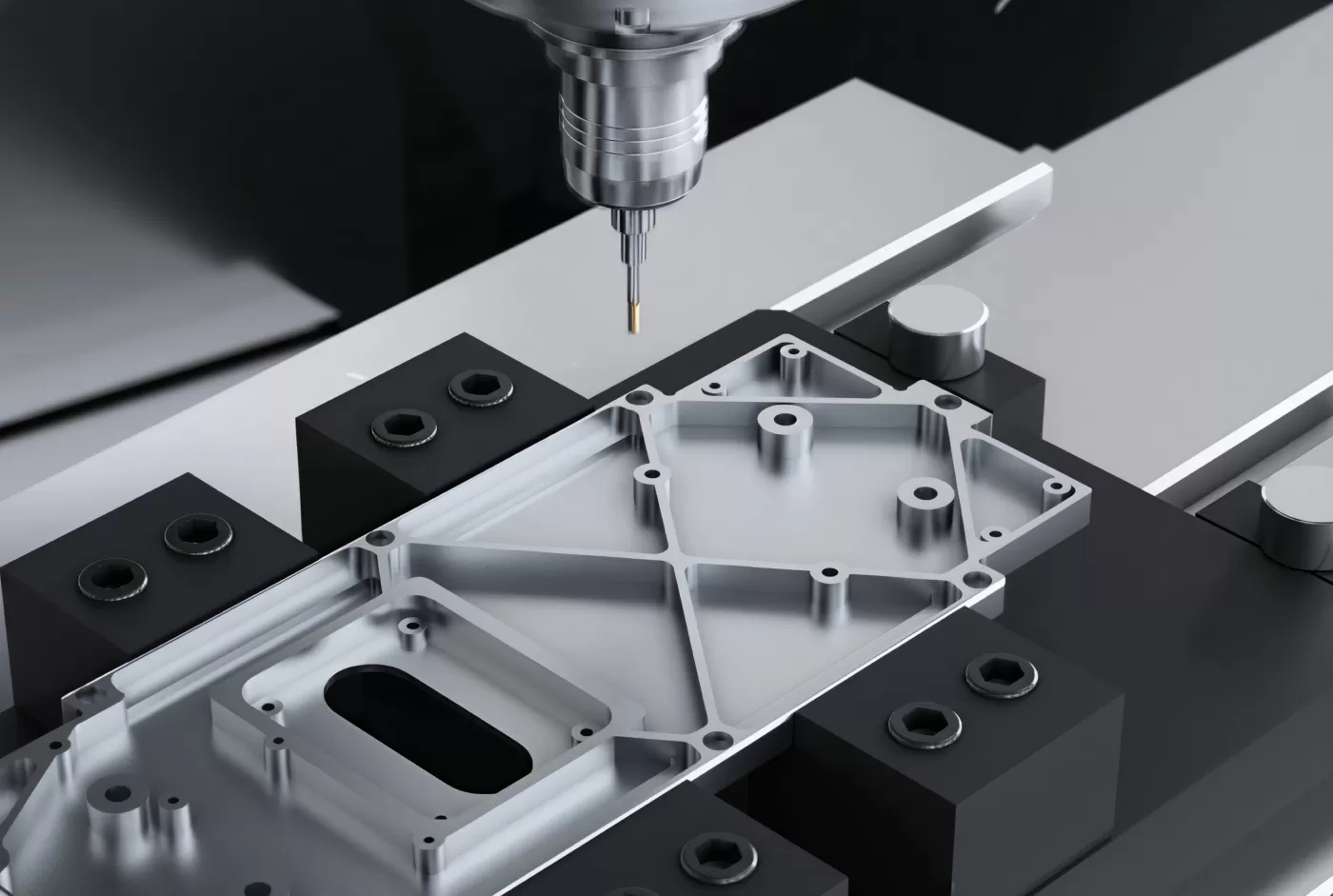

Krok 3 — Obróbka półwykańczająca: Geometria nabiera kształtu.W tym momencie definiowane są kontury. W przypadku złożonych elementów wykorzystujemy pięcioosiowe ścieżki jednoczesne do profilowania powierzchni i ustalania relacji między cechami, redukując pozostały naddatek do 0,05–0,1 mm. Celem nie jest tylko redukcja materiału — to dokładność pozycyjna. Prawidłowe umiejscowienie każdego elementu na tym etapie oznacza, że obróbka wykańczająca może skupić się wyłącznie na osiągnięciu tolerancji i chropowatości powierzchni, bez zwalczania błędów geometrii.

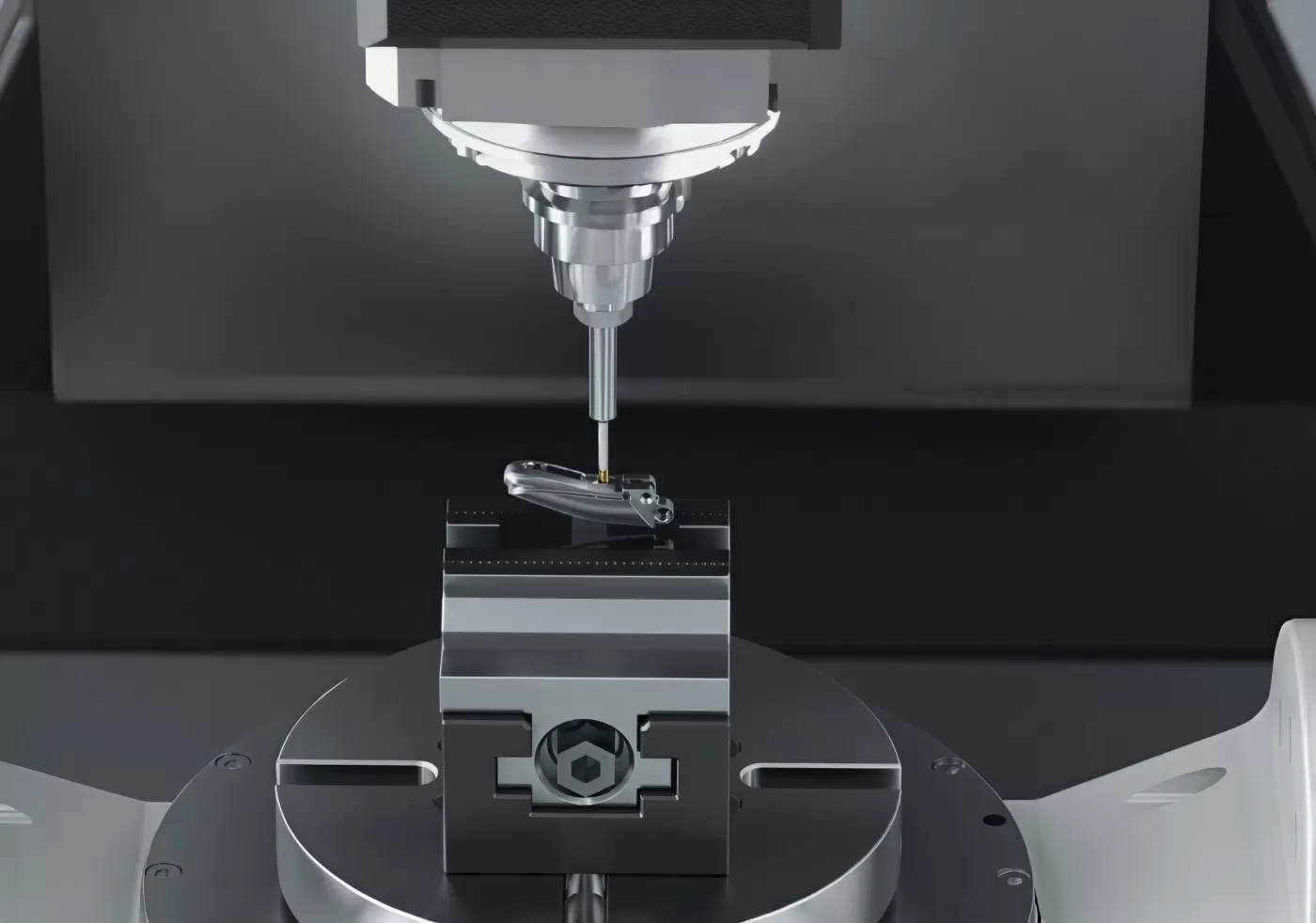

Krok 4 — Obróbka wykańczająca: Działanie na poziomie mikronów.Tutaj konstrukcja maszyny zapewniająca stabilność termiczną zarabia na swoje utrzymanie. Dzięki tłumieniu dryftu wymiarowego indukowanego termicznie utrzymujemy stałe warunki skrawania od pierwszej do ostatniej części w serii produkcyjnej. W tym kroku tolerancja wymiarowa, dokładność profilu i chropowatość powierzchni łączą się w całość. Bez dramatów. Bez niespodzianek. Po prostu powtarzalna precyzja.

Krok 5 — Inspekcja: Sprawdzanie tego, co istotne.Każdy krytyczny wymiar i tolerancja geometryczna są weryfikowane na maszynie współrzędnościowej (CMM). Nie próbkujemy. Nie zgadujemy. Jeśli parametr ma znaczenie dla funkcji robota, jest mierzony.

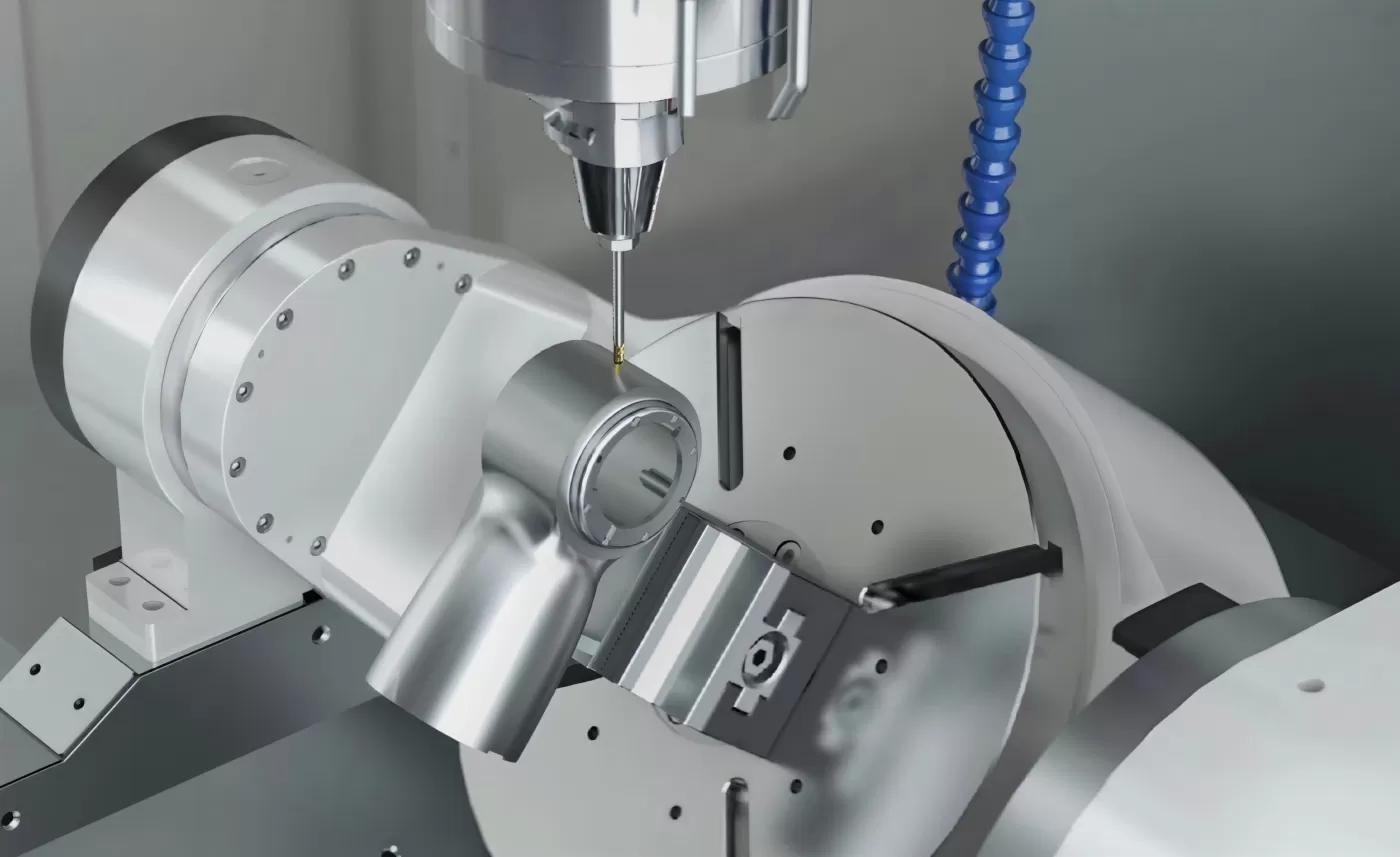

Krok 6 — Wykańczanie powierzchni.Precyzyjne części współpracujące — gniazda łożyskowe, powierzchnie uszczelniające, interfejsy ślizgowe — otrzymują poobróbkową obróbkę powierzchniową w celu poprawy pasowania i wydłużenia żywotności. To nie jest kwestia kosmetyki. Chodzi o integralność montażową i długoterminową niezawodność w dynamicznych, cyklicznie obciążonych zastosowaniach.

Szerszy obraz

Branża inteligentnej robotyki znajduje się w fascynującym momencie. Algorytmy dojrzewają. Technologia czujników się rozwija. Biznesowe uzasadnienia stają się realne. Ale nic z tego nie działa bez fizycznego sprzętu — przegubu, który obraca się płynnie pod obciążeniem, ramy konstrukcyjnej, która pozostaje sztywna przez miliony cykli, zręcznej dłoni, która manipuluje przedmiotami z ludzką finezją.

Za każdym z tych komponentów stoi obrabiarka. A za każdą świetną obrabiarką powinna stać firma, która rozumie nie tylko, jak ją zbudować, ale jak ją zastosować.

W Taikan Machine właśnie to robimy. Budujemy maszyny, które budują roboty. I z zadowoleniem przyjmujemy możliwość omówienia, co to oznacza dla waszego kolejnego programu.

Dlaczego Taikan Machine

Jesteśmy notowanym na giełdzie producentem obrabiarek (Giełda Papierów Wartościowych: 300036) z ponad dwudziestoletnim dziedzictwem inżynieryjnym, zatrudniającym ponad 3000 pracowników i o globalnym zasięgu obejmującym wystawy od EMO w Hanowerze, przez TECMA w Meksyku, po METALEX w Bangkoku. Nasze maszyny pracują w produkcji w przemyśle lotniczym, motoryzacyjnym, urządzeń medycznych i warsztatach inżynierii precyzyjnej na całym świecie.
